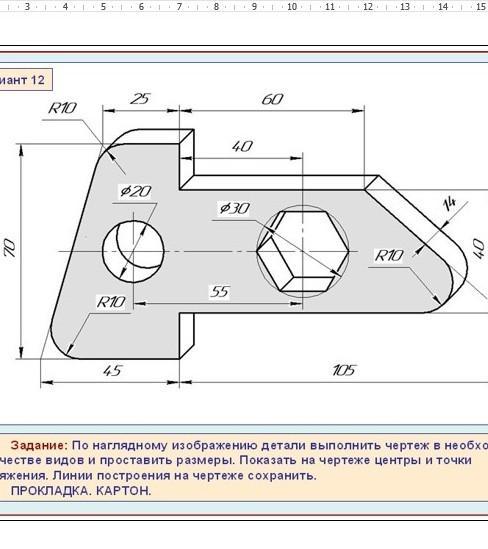

Помогите пж черчение ​

Ответ:

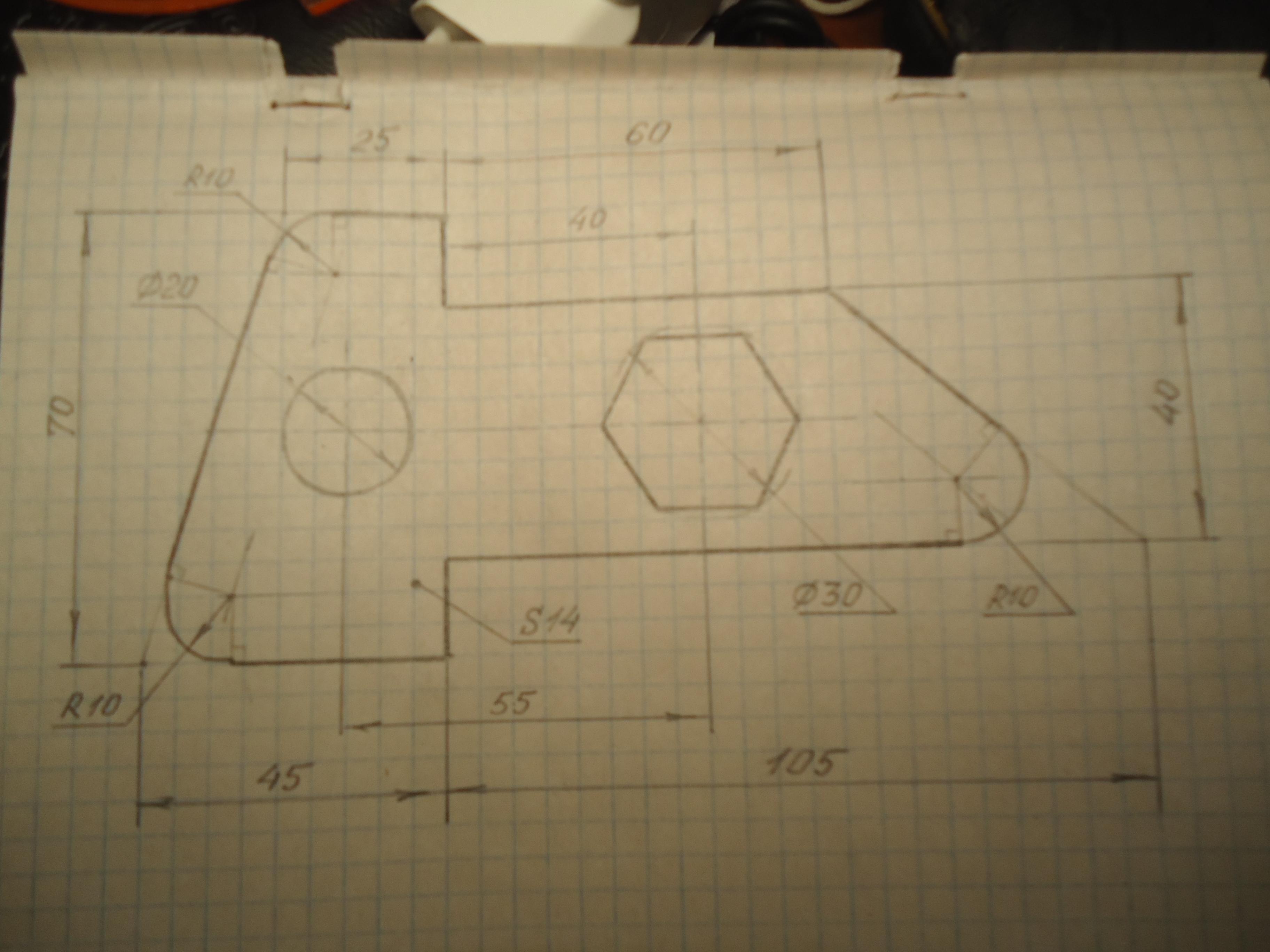

Деталь имеет небольшую толщину, поэтому можно показать только одну проекцию (фронтальную) и указать толщину детали S14.

 При построении сопряжений надо провести линии на расстоянии 10 мм от сопрягаемых линий, они пересекутся в центре сопряжения. Из центра сопряжения проводят перпендикуляры к сопрягаемым линиям, получают точки сопряжения и радиусом 10 мм проводят дугу между точками сопряжения.

Надеюсь, что смогла вам помочь.
