Можете пожалуйста помочь с черчением? Я вообще не понимаю как его делать
На формате А 4, постройте цилиндр в изометрии по следующим размерам высота h = 40 (4 cм.) R=20 (2 см.). Укажите размеры.

Ответ:

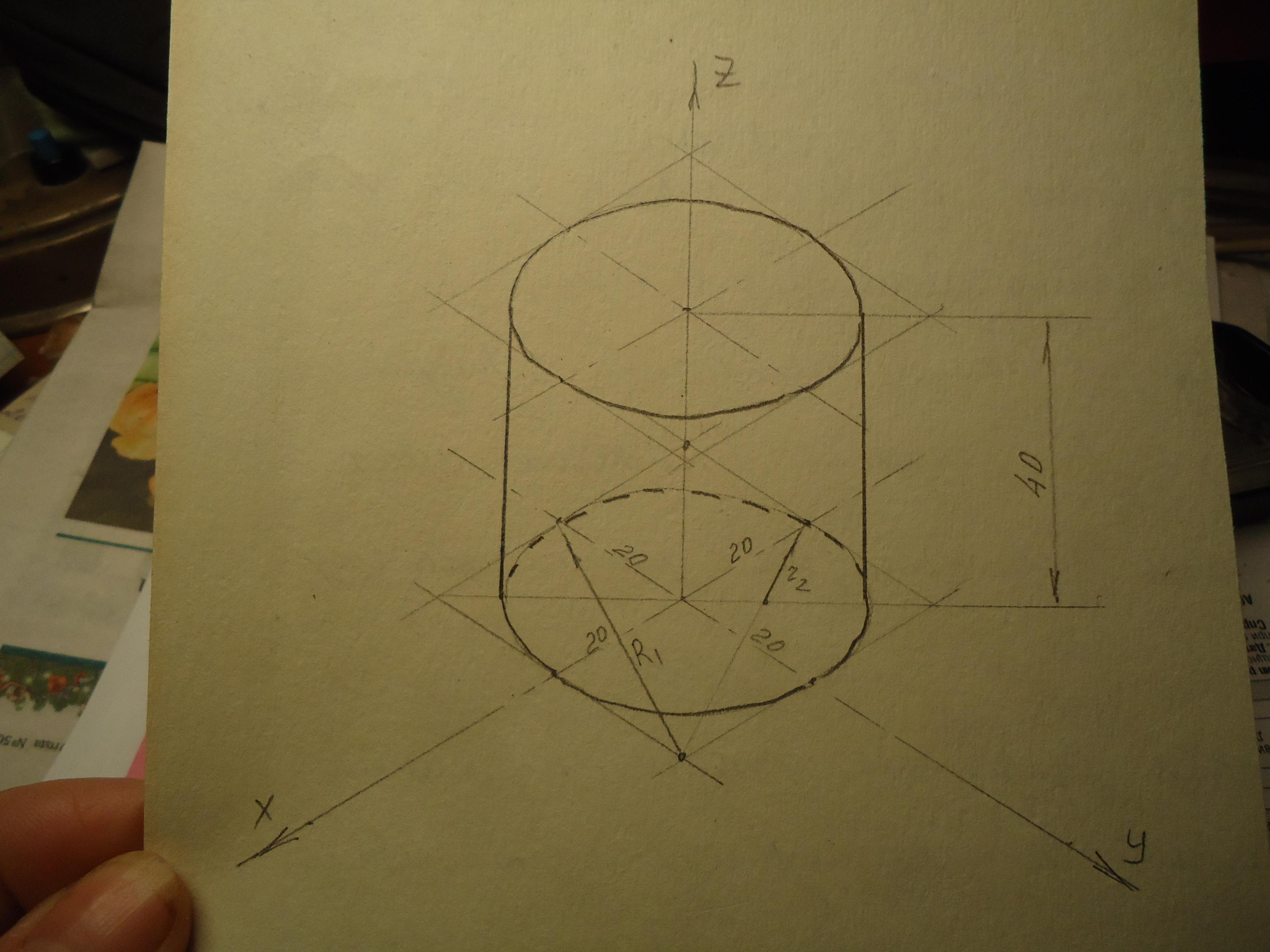

Изображение цилиндра с радиусом основания 20 мм и высотой 40 мм см. на фото.

Цилиндр выполнен в прямоугольной изометрической проекции. Оси расположены друг относительно друга под углом 120°.Проставленные размеры и радиусы для циркуля наносить на чертёж не надо, это просто вам подсказки, если вы не знаете, как строить овал.

  Надеюсь, что помогла вам.
