черчение
помогите пожалуйста

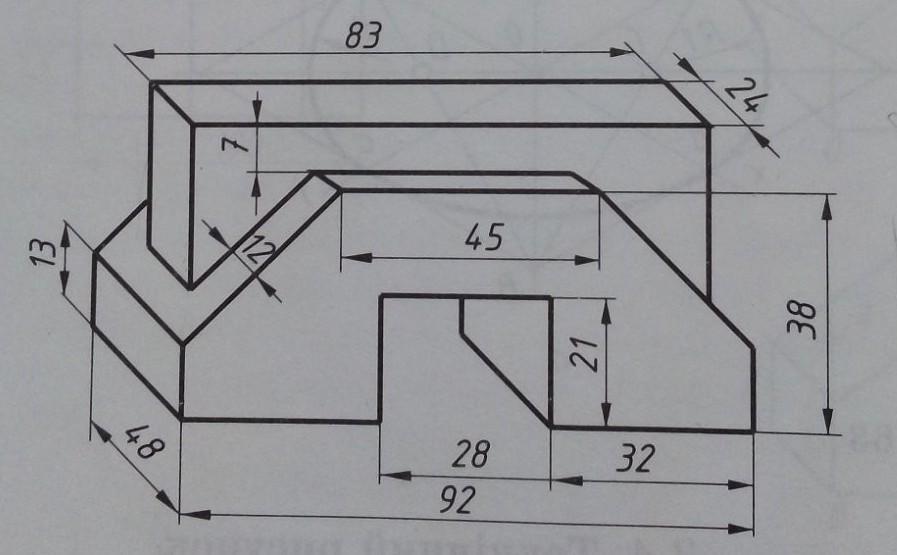

нужно начертить 3 вида
спереди слева и сверху​

Ответ:

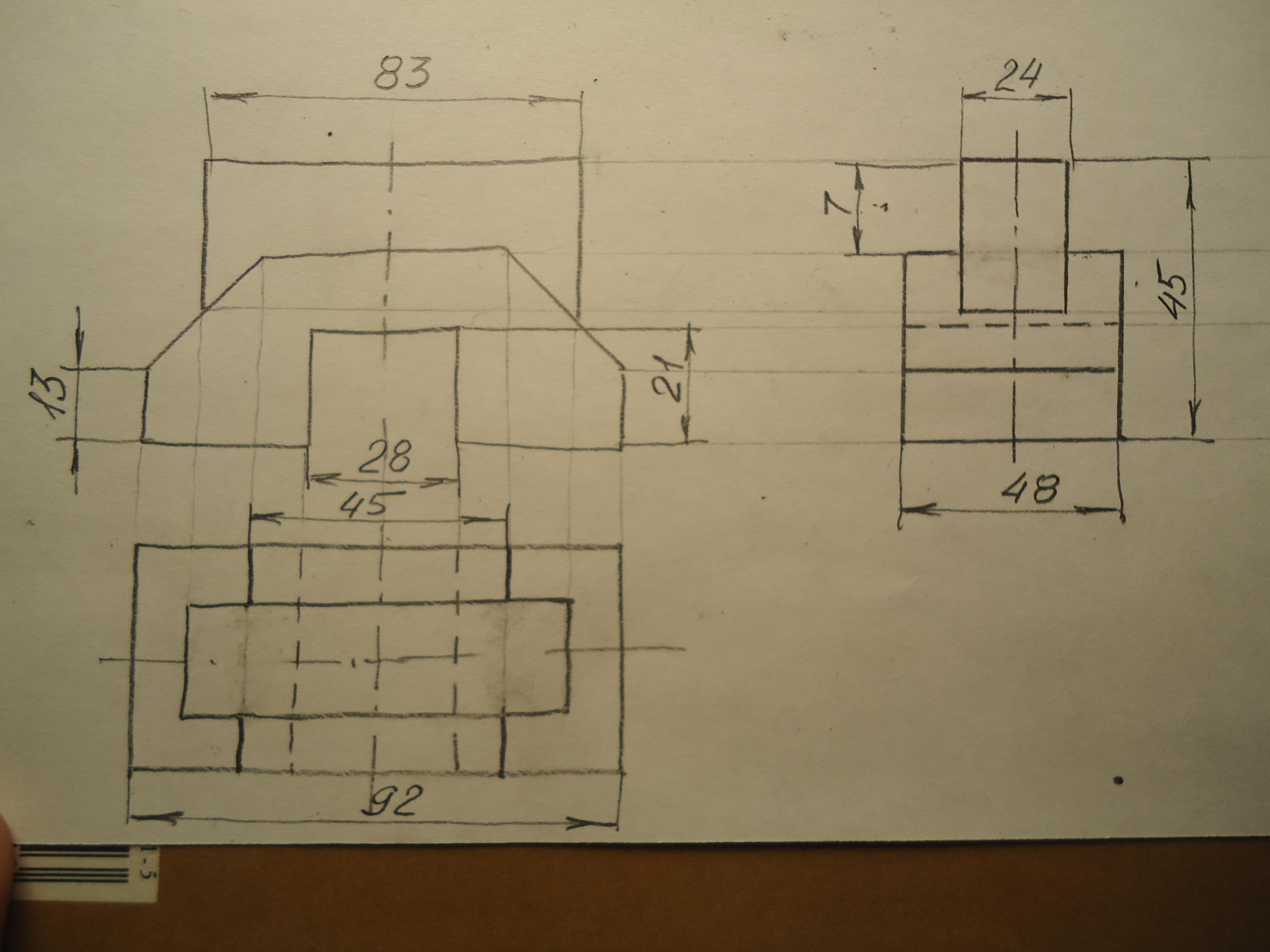

Чертёж из трёх видов детали см. на фото.

Чертёж выполнялся от руки с сохранением пропорций на глаз.

На исходном чертеже есть 2 лишних размера: 32 и 12, а размер 38 я заменила на габаритный по высоте : 45.

Таким образом на вашем чертеже будут две оси симметрии и число размеров на два меньше.

  Надеюсь, что помогла вам.
