Можете помочь по физике 8 класс, даю 50 баллов, срочно), 2 фото-моя цепь

Ответ:

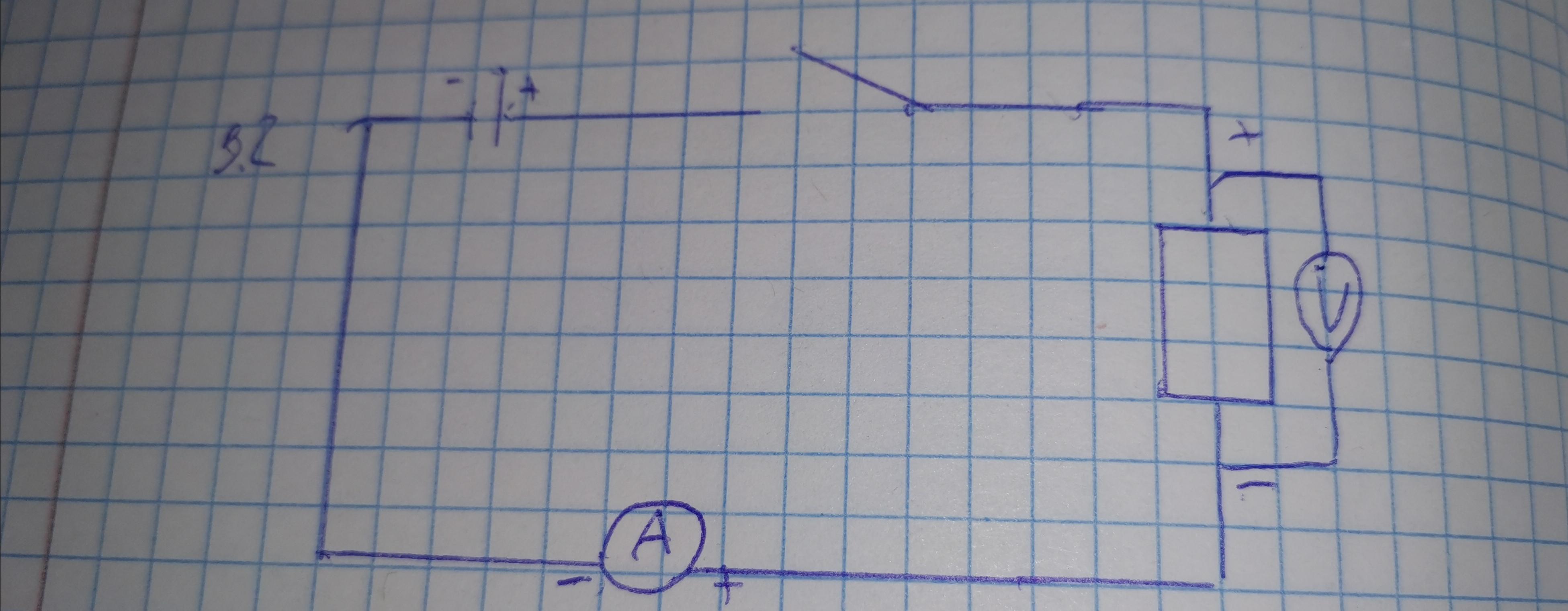

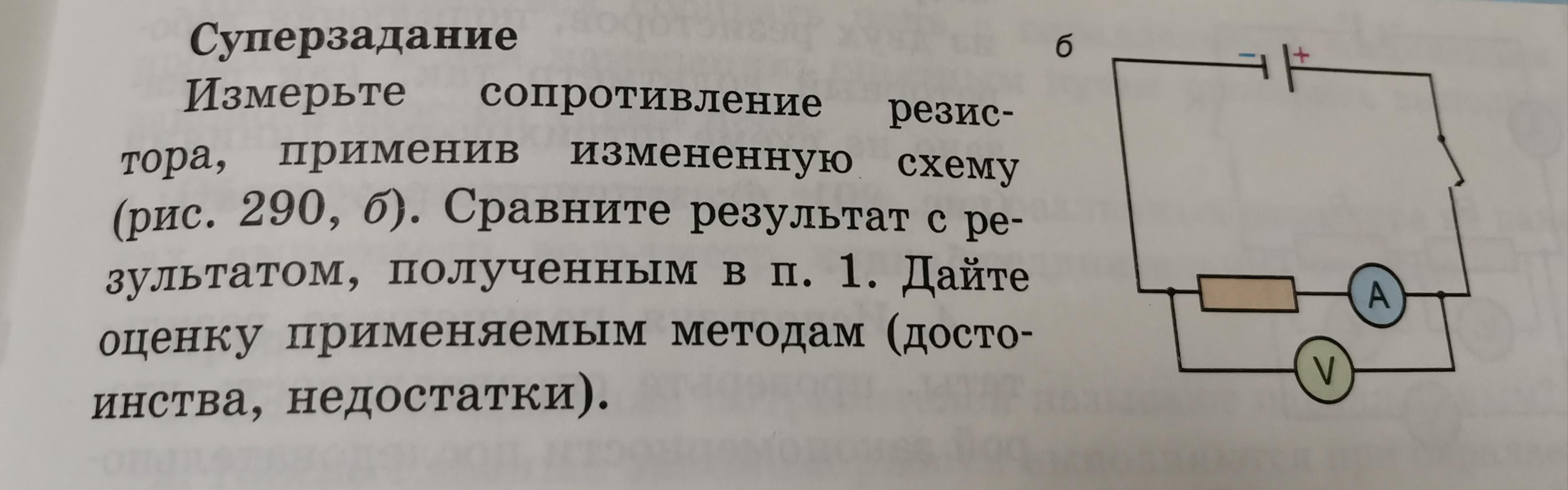

Схема б) правильно измеряет ток через резистор. Вольтметр не учитывает падения напряжения на амперметре. Нарисованная от руки схема правильно измеряет падение напряжения на резисторе, но амперметр показывает сумму токов через резистор и через вольтметр.

Объяснение:

В двух схемах нужно помнить, что у амперметра сопротивление очень мало, но оно все таки есть и оно внесет свое падение напряжения (хоть и очень маленькое). Сопротивление вольтметра очень велико, но оно есть и поэтому через него будет течь ток (хоть и маленький).
