Предмет: Другие предметы,
автор: balybina0357

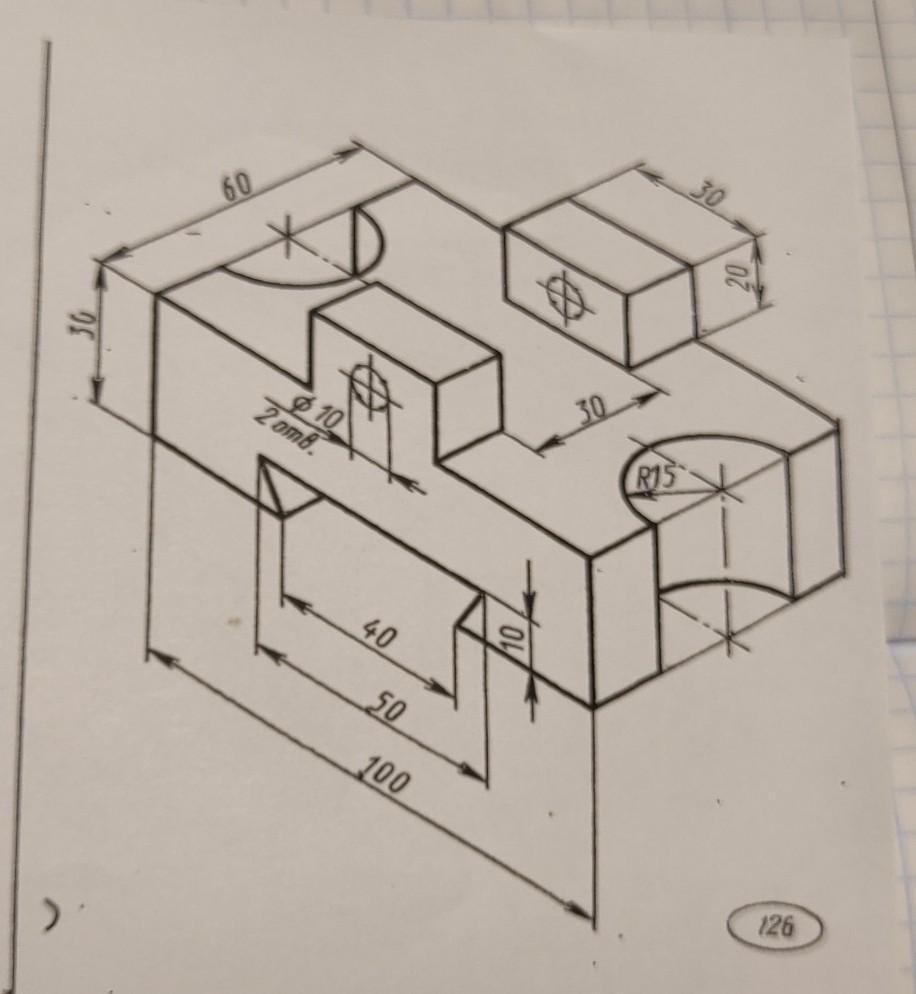

По наглядному изображению построить:
1) Изображение, содержащее соединение половины фронтального вида и половины соответствующего разреза.
2) Вид сверху
3) Вид слева
Масштаб 1:1
Приложения:
Ответы
Автор ответа:
1
Ответ:

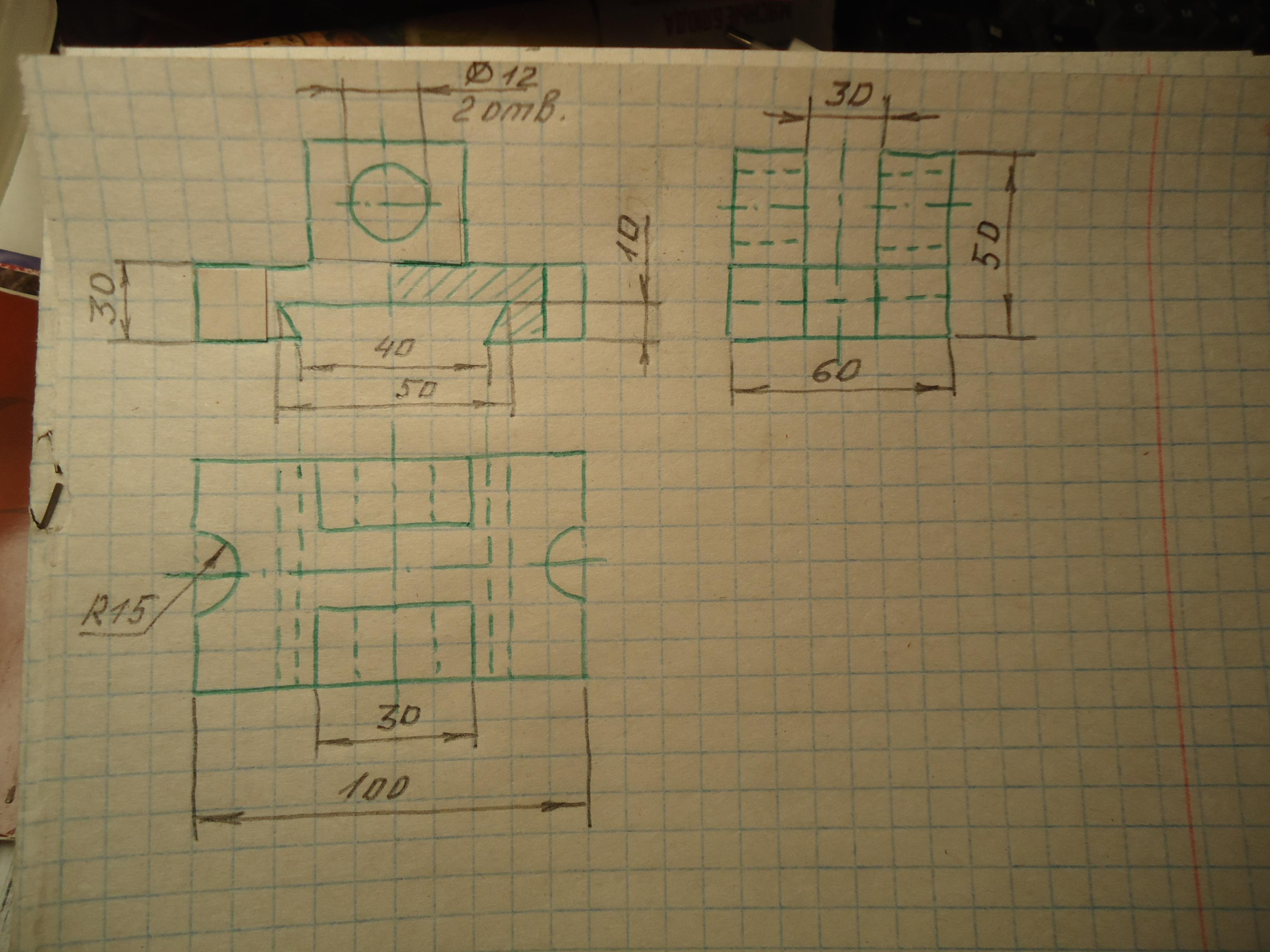

Чертёж из трёх проекций см. на фото.
Чертёж выполнен с сохранением пропорций на глаз.
На виде спереди выполнено соединение половины вида и половины разреза.
Надеюсь, что помогла вам.
Приложения:
