начертите срочно главный вид и 2 вынесенных сечений​

Ответ:

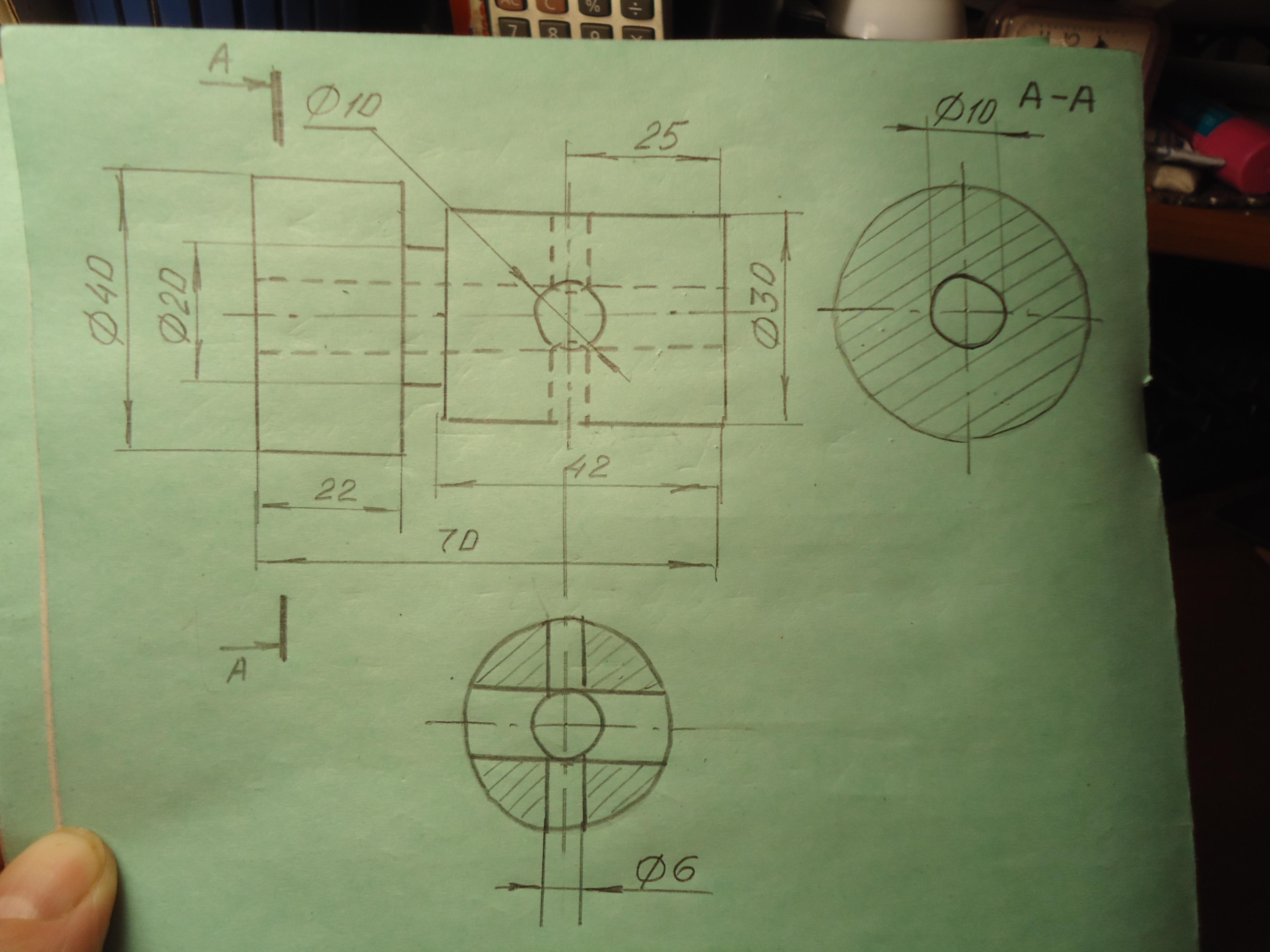

Главный вид и два вынесенных сечения см. на фото.

Размеры на образце не указаны, поэтому я строила чертёж с сохранением пропорций на глаз и проставила свои размеры.

На главном виде обратите внимание на пересечение вертикального отверстия и продольного, они будут пересекаться по дуге в сторону большего диаметра.

Вынесенное сечение, построенное на продолжении секущей плоскости, дополнительно обозначать не надо.

Вынесенное сечение, расположенное в проекционной связи с главным видом обозначено А-А.

  Надеюсь,что смогла вам помочь.
