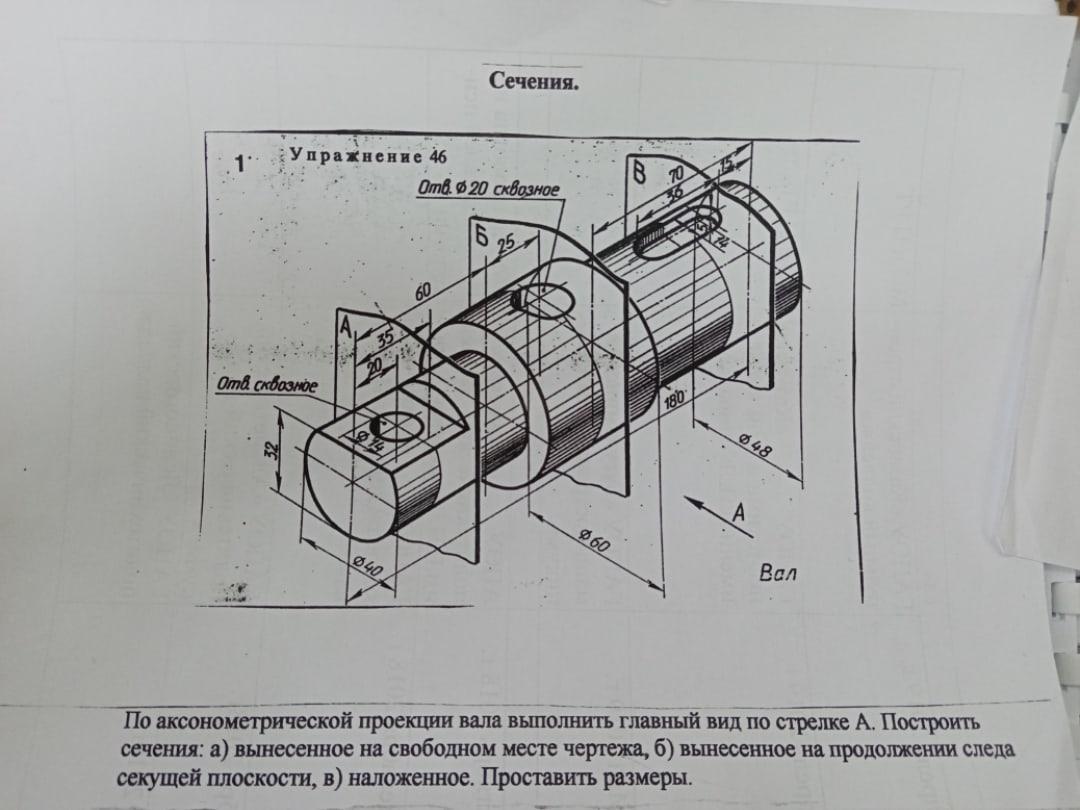

Помогите выполнить сечение по инженерной графике

Ответ:

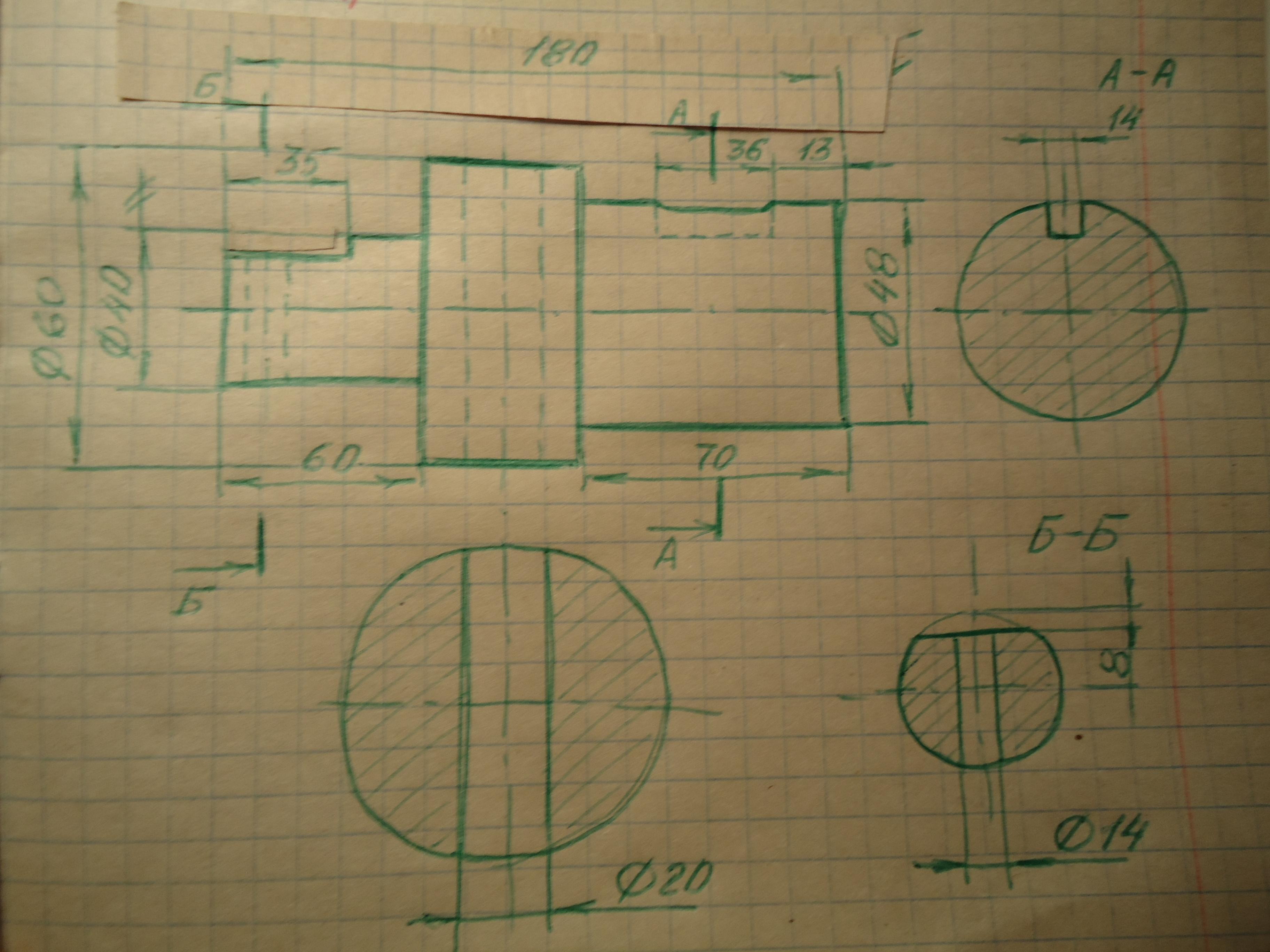

Построение чертежа с сечениями см. на фото.

Чертёж выполнен с сохранением пропорций на глаз.

Я сначала не собиралась ставить размеры, думала сможете сами, потом всё таки пришлось проставлять всё.

Будете выполнять чертёж, ставьте разомкнутые линии со стрелками и буквами в последнюю очередь, выше и ниже проставленных размеров. У меня верхние разомкнутые линии стоят низковато, т.к. я их ставила до размеров.

У сечения А-А вверху окружность прерывается, а в остальных случаях окружность остаётся, т.к. секущей плоскостью разрезается тело вращения - цилиндрическое отверстие..

   Надеюсь, что смогла вам помочь.
