СРОЧНО ДАЮ 100 БАЛЛОВ

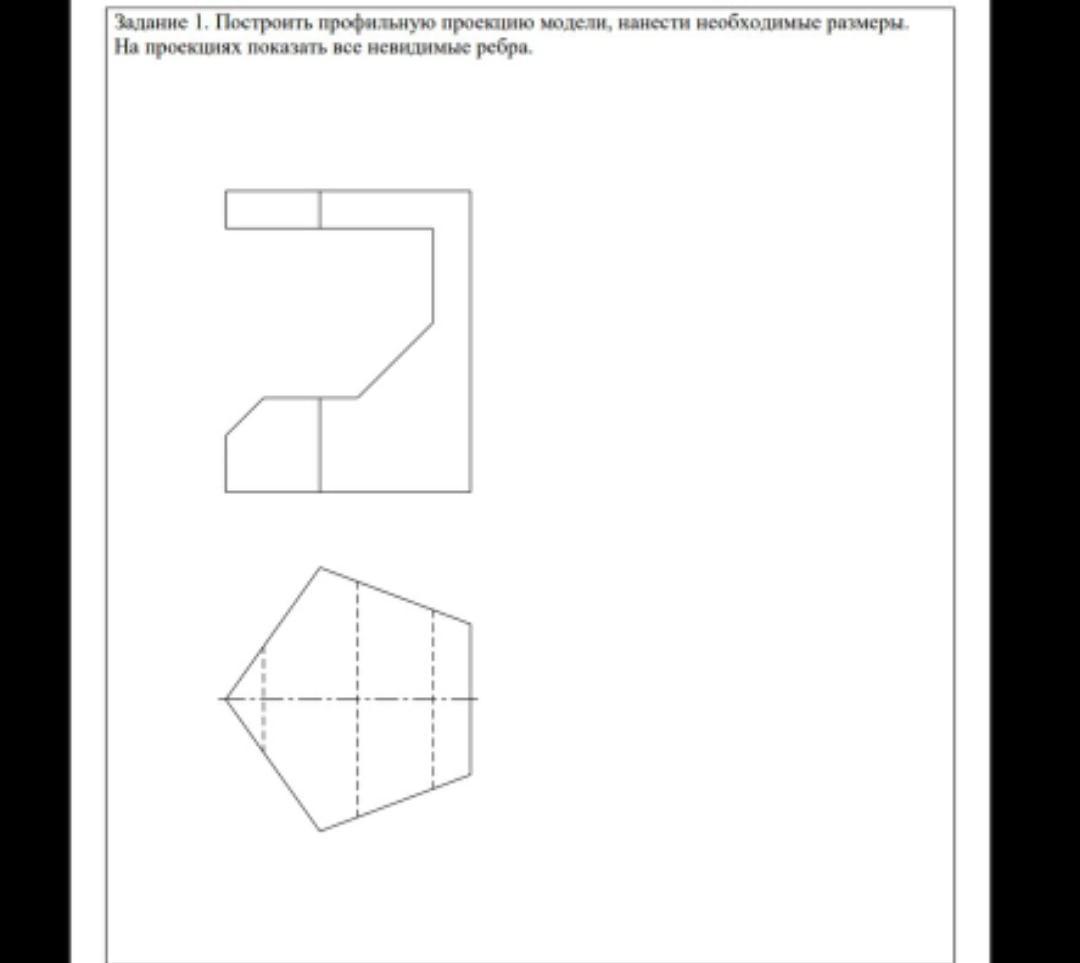

Построить профильную проекцию модели, нанести необходимые размеры. На проекциях показать все невидимые ребра.

Ответ:

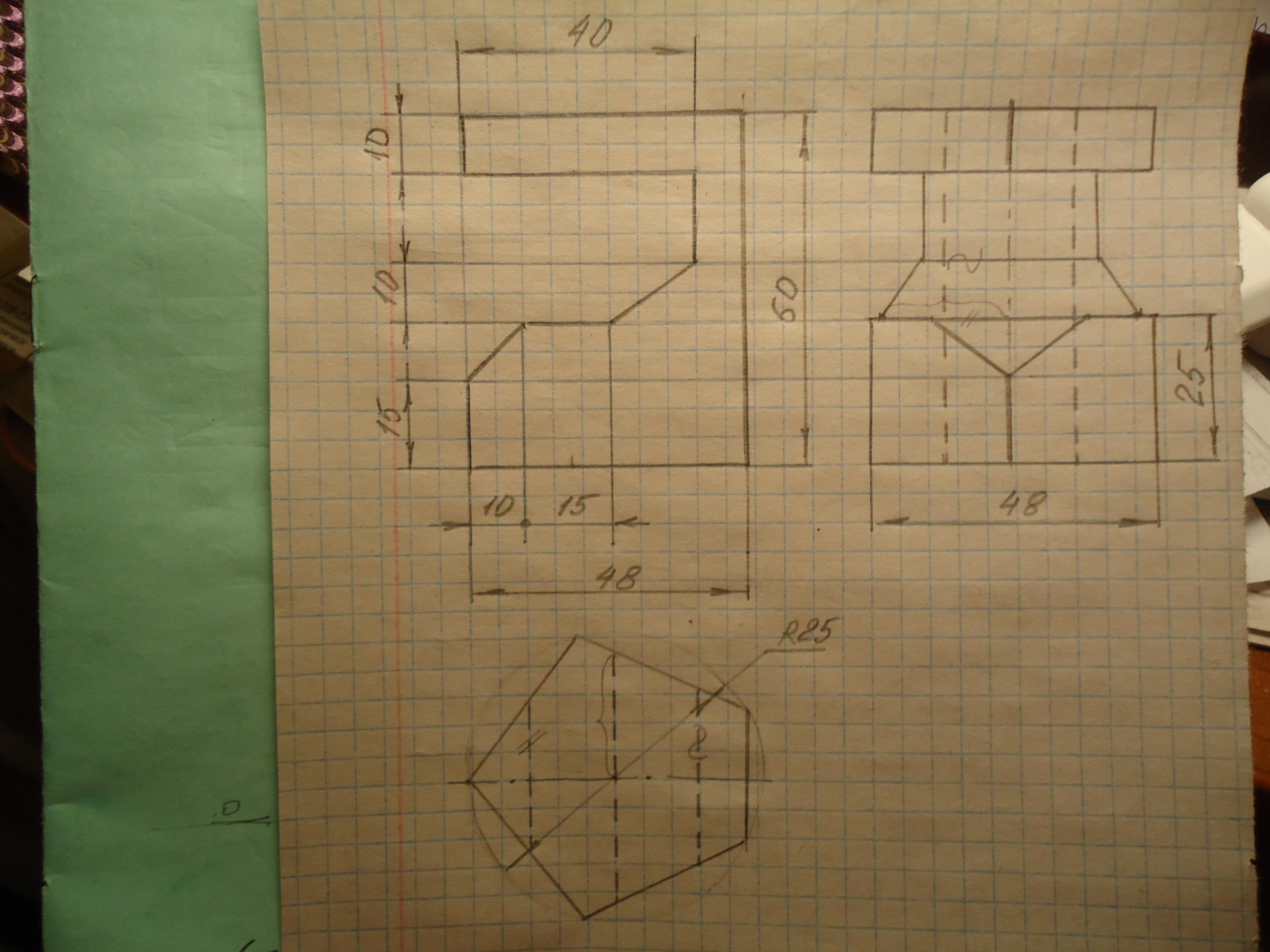

Построение профильной проекции см. на фото.

Объяснение:

При построении правильного пятиугольника я взяла диаметр 50 мм и рассчитала 1/5 окружности: 2πR:5= 2*3,14*25 :5=31,4.

Взяв циркулем раствор 31,4, построила правильный пятиугольник.

При построении вида слева расстояния от оси по горизонтали равны отрезкам по вертикали на виде сверху. Я отметила их или двойным штрихом, или зигзагом, или фигурной скобкой.

 Надеюсь, что смогла вам помочь.
