Инженерная графика.
Работа в масштабе 1:1. Вид сверху (нижнее изображение) вычертите без изменения. Верхнее изображения (вид спереди) нужно изменить. При этом проекционная связь сохраняется. Размеры нанесите с учетом совмещения вида и разреза.

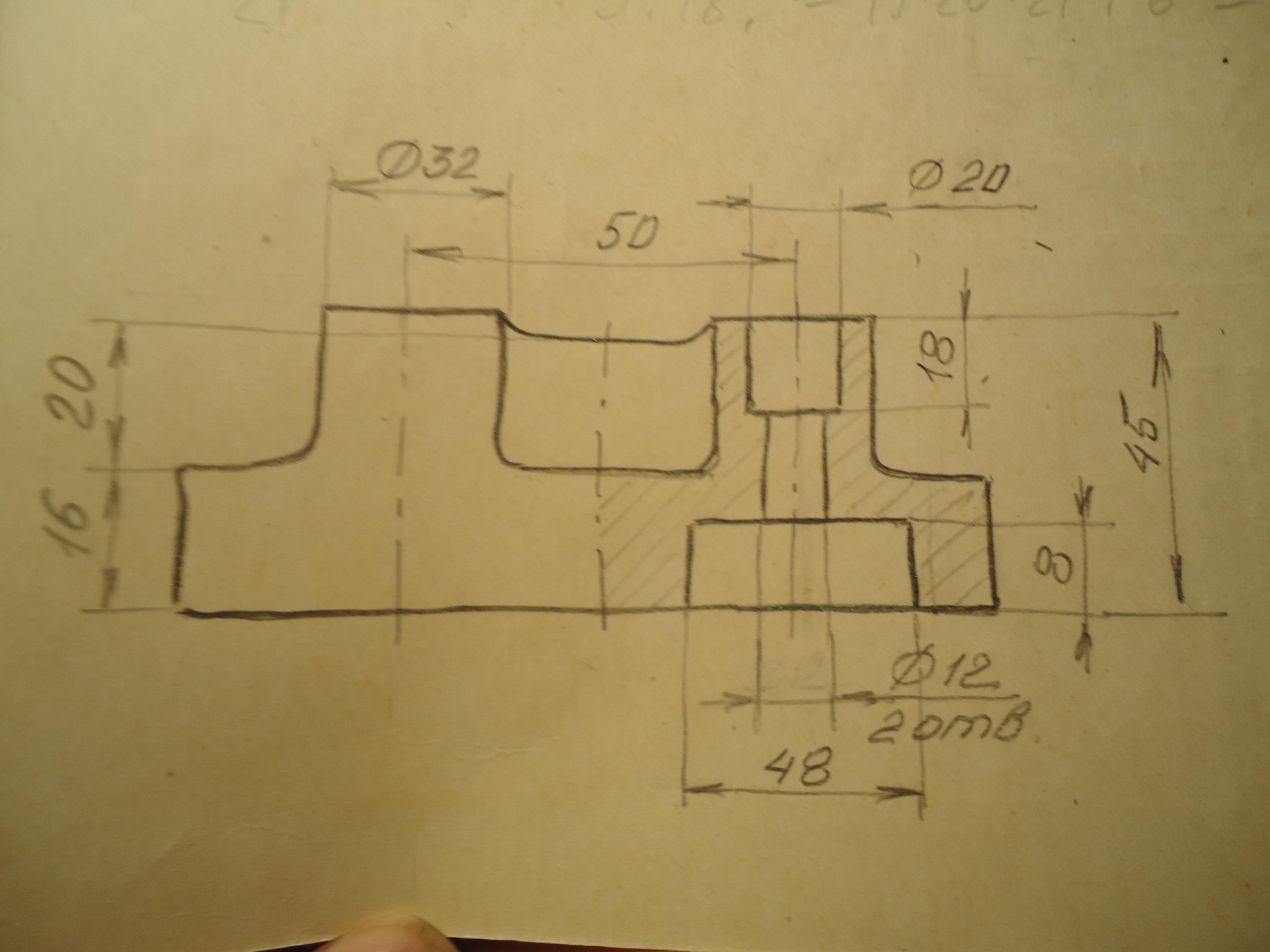

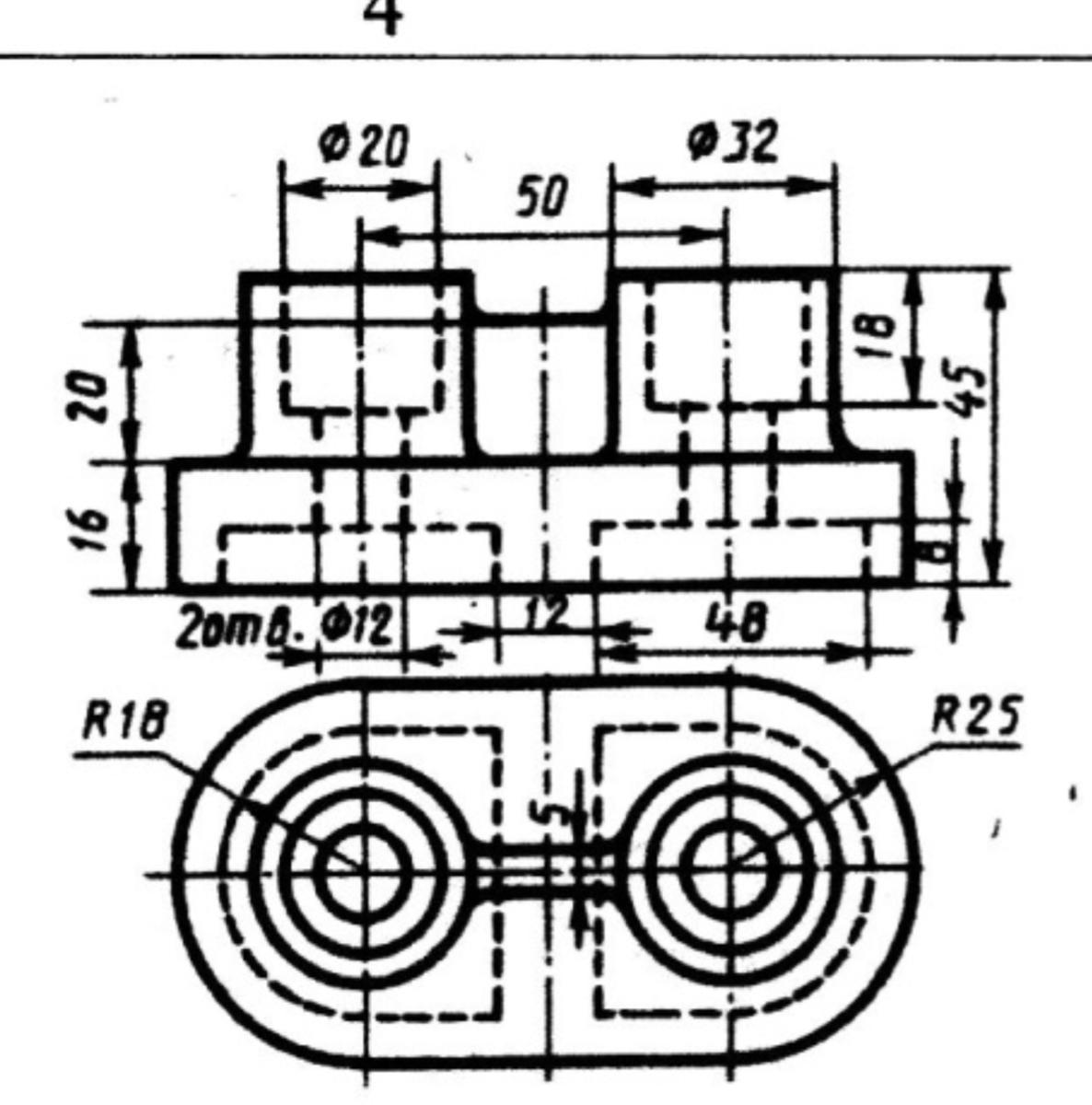

на первой фотографии представлен пример выполнения, на второй фотографии то, что нужно выполнить

Приложения:

killua1706: извините, фотку с примером не удалось загрузить

killua1706: на виде спереди нужно нанести графическое обозначение (металлы и твёрдые сплавы, бетон, металлические материалы, стекло и другие прозрачные материалы, дерево, жидкости, камень естественный, грунт естественный) что-то из этого
