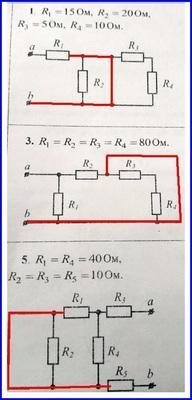

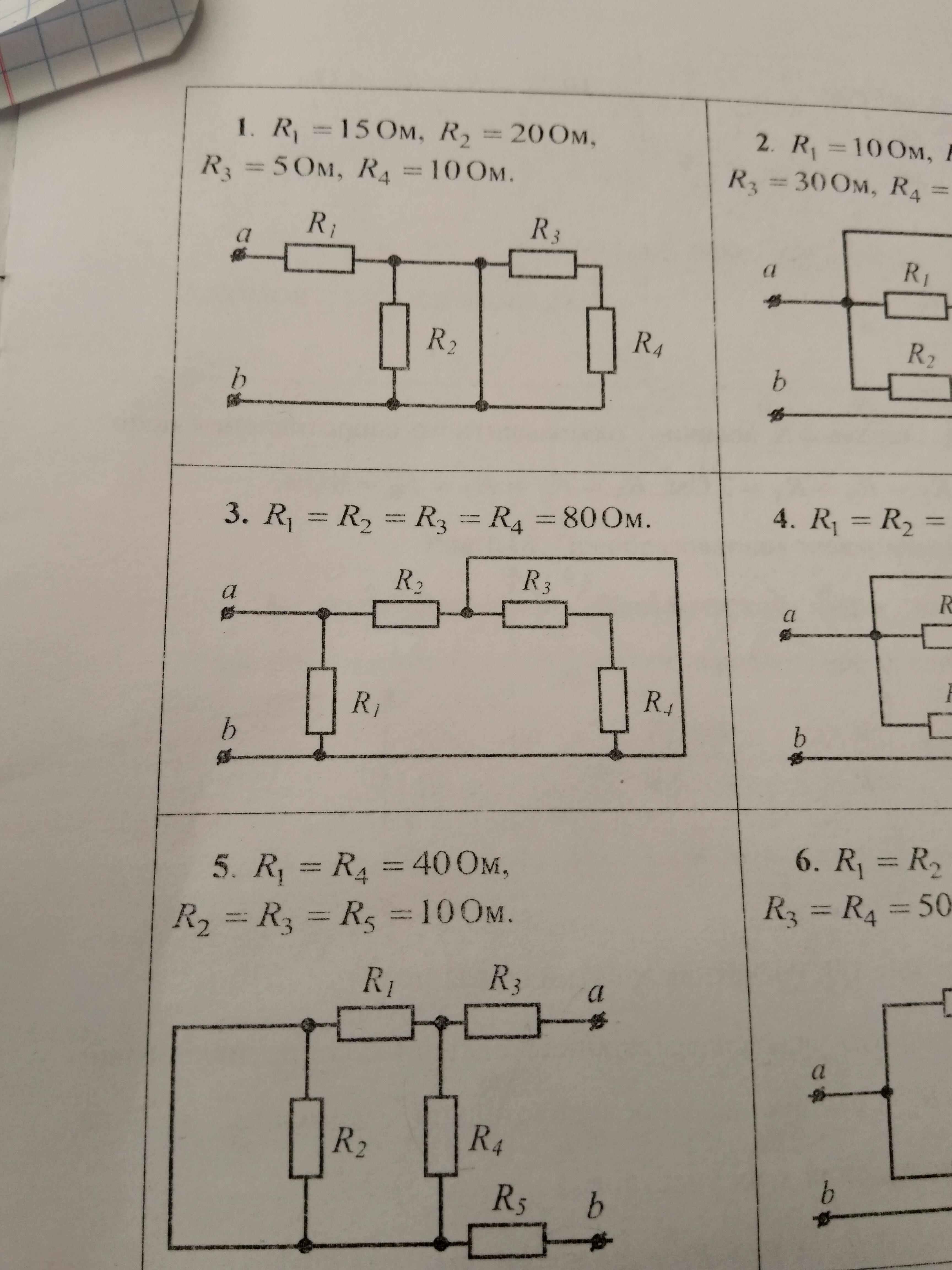

Определить величину эквивалентного сопротивления цепи

Ответ:

1.

R2,R3,R4 закорочены и на работу схемы не влияют.

Rэ=R1=15 Ом.

2.

R3 и R4 закорочены и на работу схемы не влияют.

R1=R2=80 Ом =>

Rэ=R1/2=R3/2=80/2=40 Ом.

3.

R2 закорочен и на работу схемы не влияет.

R1=R4=40 Ом =>

R(1,4)=R1/2=R4/2=40/2=20 Ом;

Rэ=R3+R(2,4)+R5=10+20+10=40 Ом.
