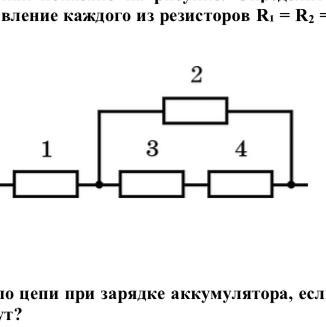

Резистора соединены, как показано на рисунке. Определите общее сопротивление участка цепи, если сопротивление каждого из резисторов R1 = R2 =1 Ом, R3=0,5 Ом, R4=1,5 Ом

Ответ:

Объяснение:

1)

Находим сопротивление последовательно соединенных резисторов R₃ и  R₄.

R₃₄ = R₃ + R₄ = 0,5 + 1,5 = 2 Ом

2)

Теперь резисторы R₂ и R₃₄ соединены параллельно. Поэтому:

R₂₃₄ = R₂·R₃₄ / (R₂ + R₃₄) = 1·2 / (1 + 2) ≈ 0,7 Ом

3)

И, наконец, общее сопротивление:

R = R₁ + R₂₃₄ = 1 + 0,7 = 1,7 Ом
