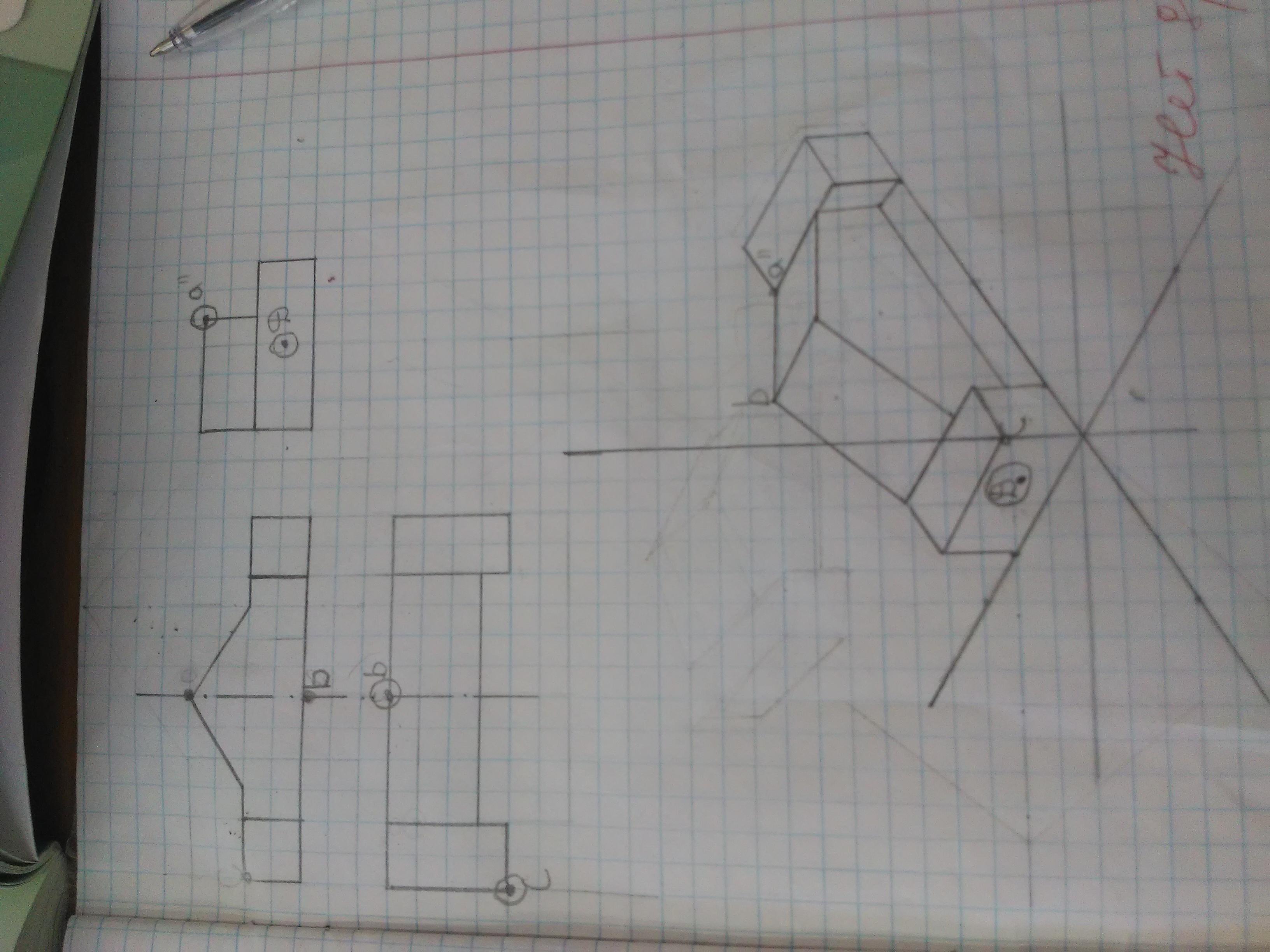

ПОЖАЛУЙСТА поставьте точки на проекции и видах

Ответ:

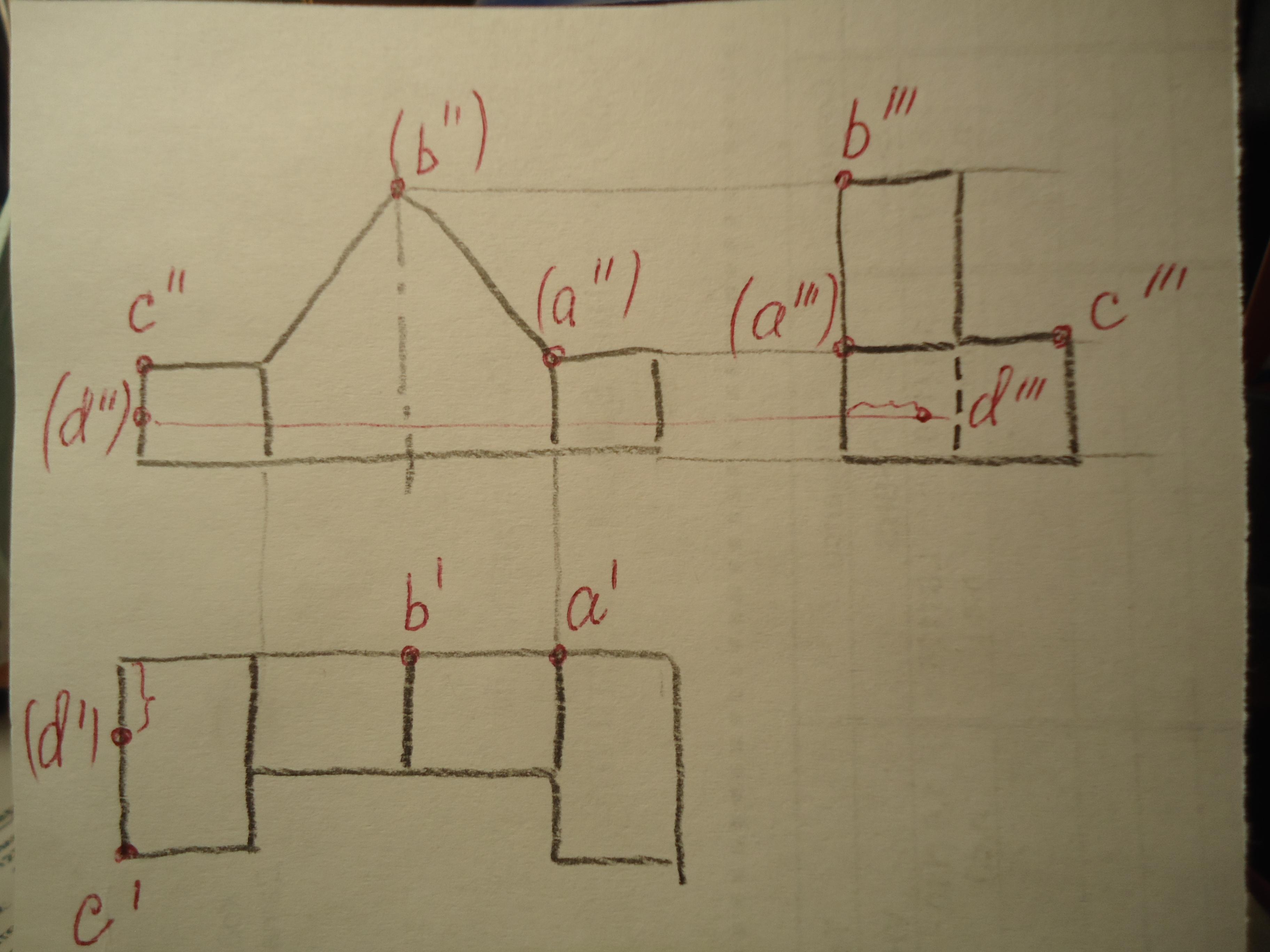

Чертёж с проекциями точек А, В, С и D см. на фото.

Объяснение:

Если изометрия детали верна, то чертёж надо исправить.

Чтобы чертёж соответствовал изометрии детали, я внесла поправки в чертёж из трёх проекций.

Для нахождения проекций точек я воспользовалась объёмным изображением детали и положением точек на нём. Правда они должны были быть нанесены заглавными буквами: А, B, C и D.

Если точка не видна, то её проекцию берут в круглые скобки.

Для нахождения проекции точки Д на виде слева я отметила расстояние на виде сверху фигурной скобкой и отступила это расстояние на виде слева, получила точку d¹¹¹.

  Надеюсь, что смогла вам помочь.
