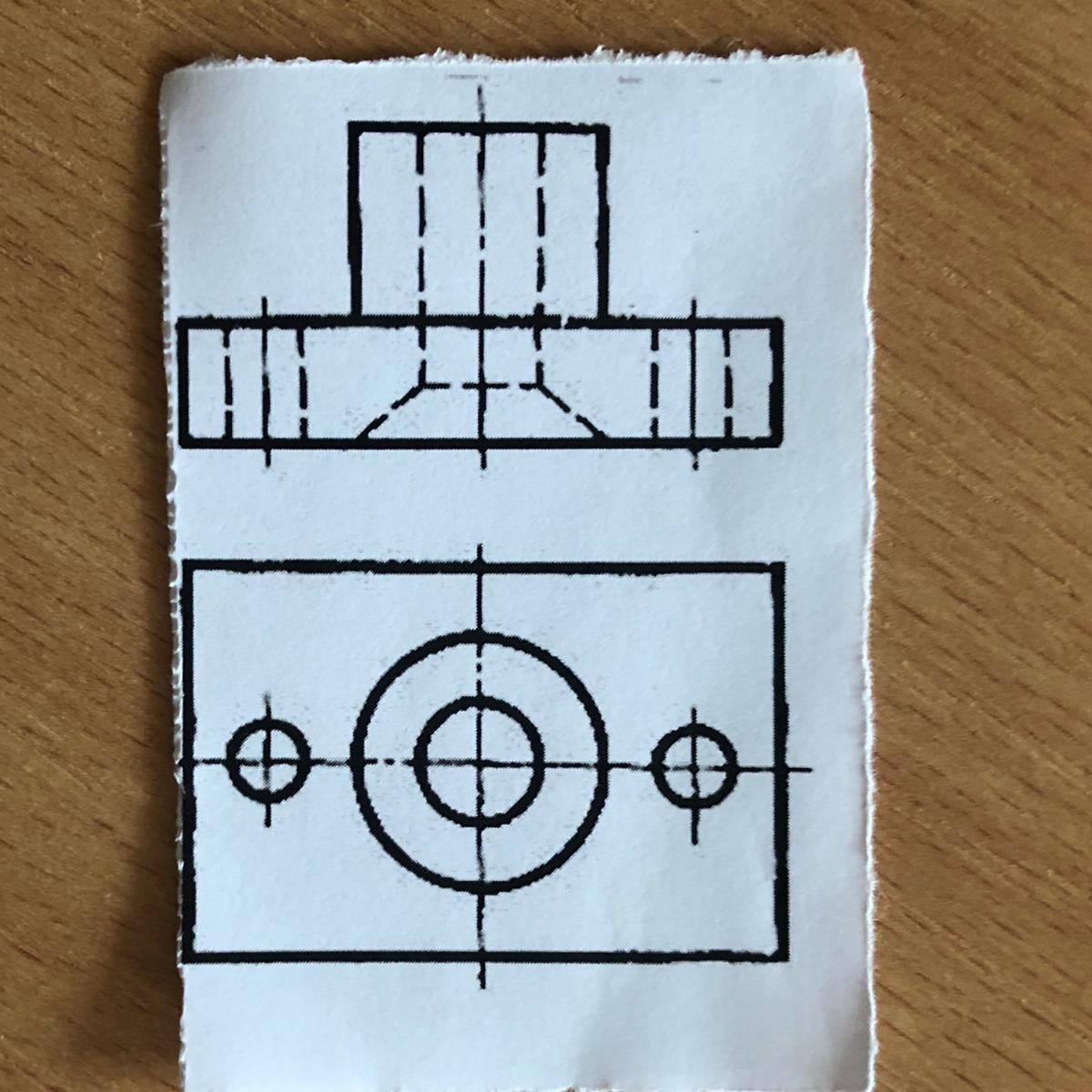

Помогите с черчением, срочно!!!!!!!!!!

Ответ:

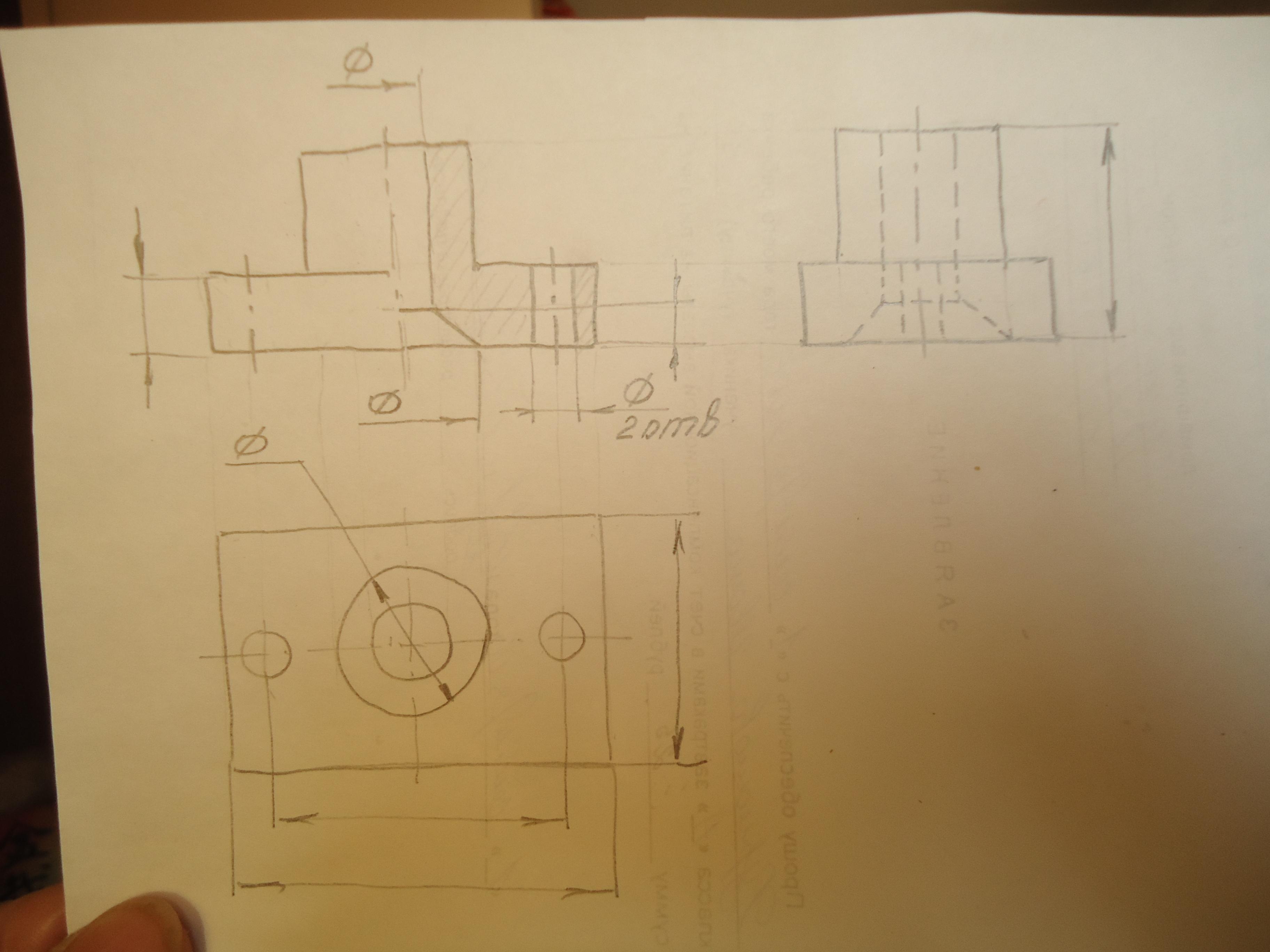

Чертёж детали из трёх проекций с фронтальным разрезом в виде соединения половины вида и половины разреза с указанием необходимых размеров см. на фото.

  Чертёж выполнен от руки сохранением пропорций на глаз.

  Надеюсь, что помогла вам.
