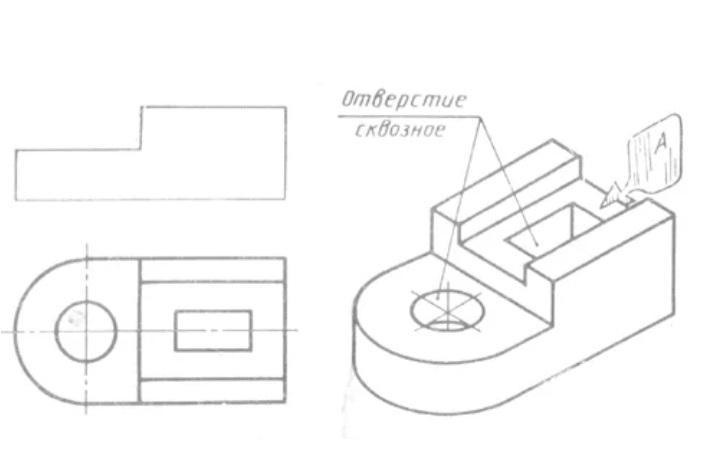

Сделайте разрез объёмной фигуры,пожалуйста

Ответ:

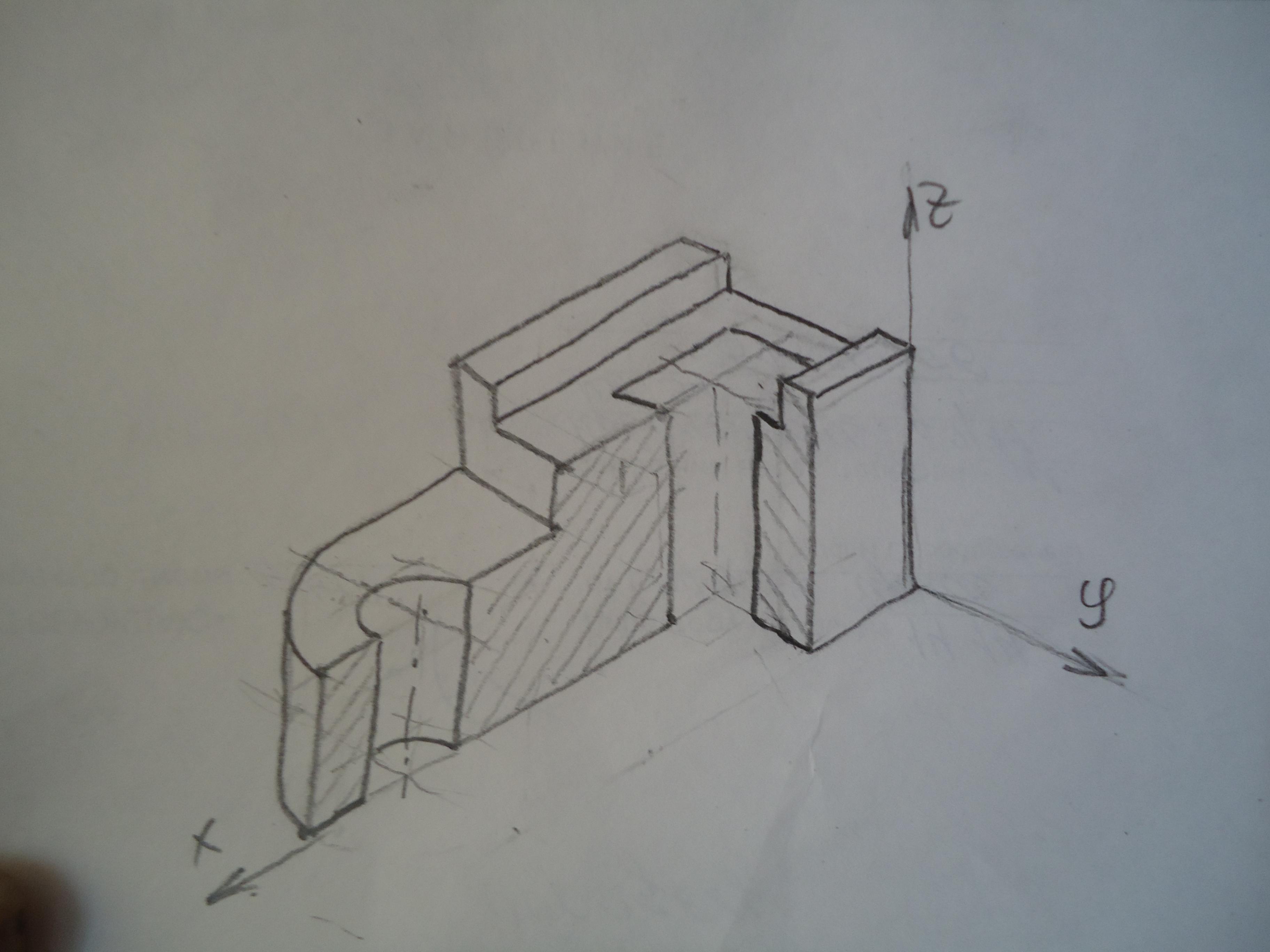

Фото №1: Разрез объёмной фигуры см. на фото. !/4 объёма в этой детали вырезать нельзя, т.к. она имеет только одну ось симметрии, поэтому вторая секущая плоскость, перпендикулярная первой, проходит через центр сквозного отверстия.

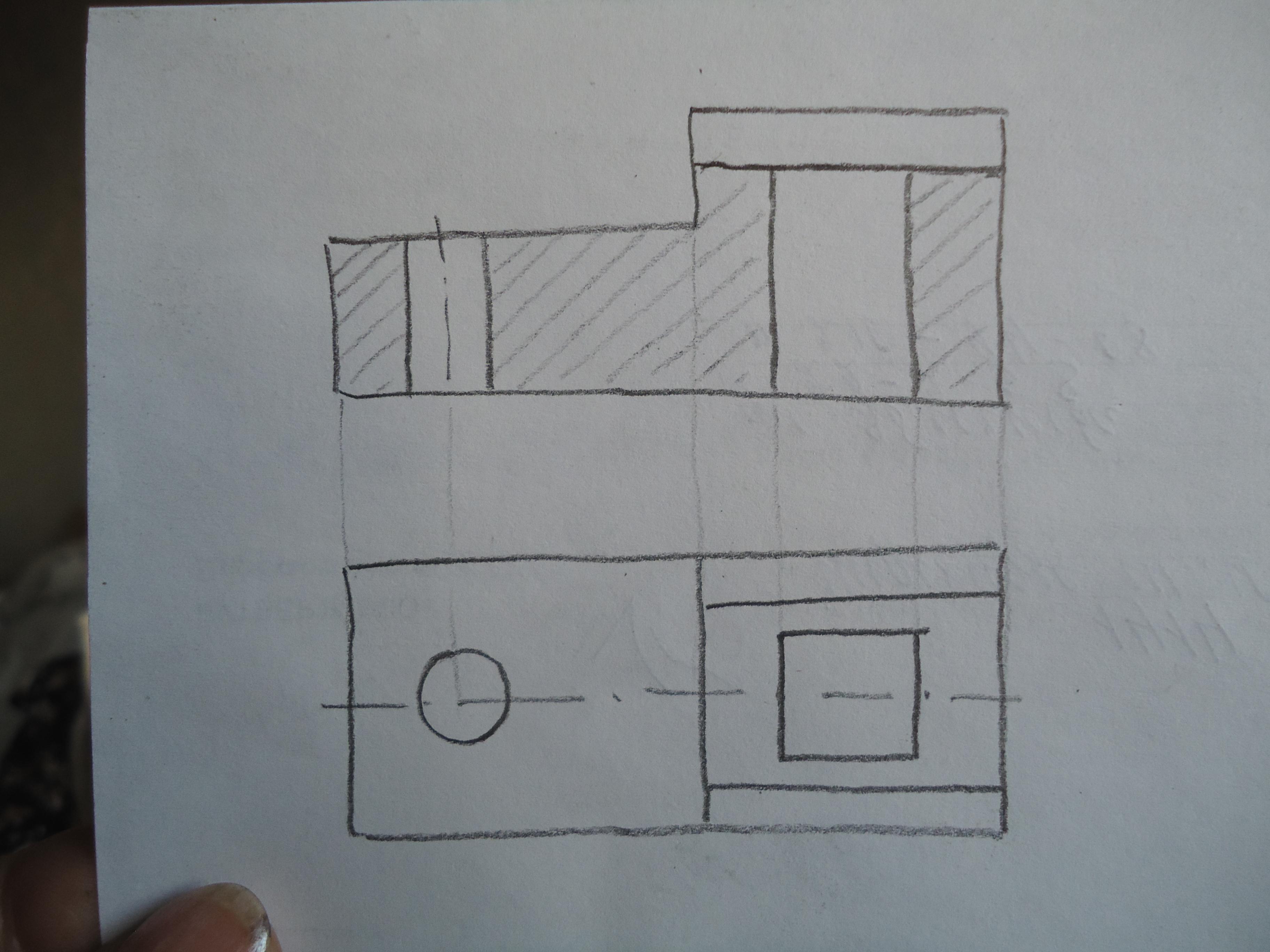

Фото №2: Фронтальный разрез выполнен на чертеже детали из двух проекций.

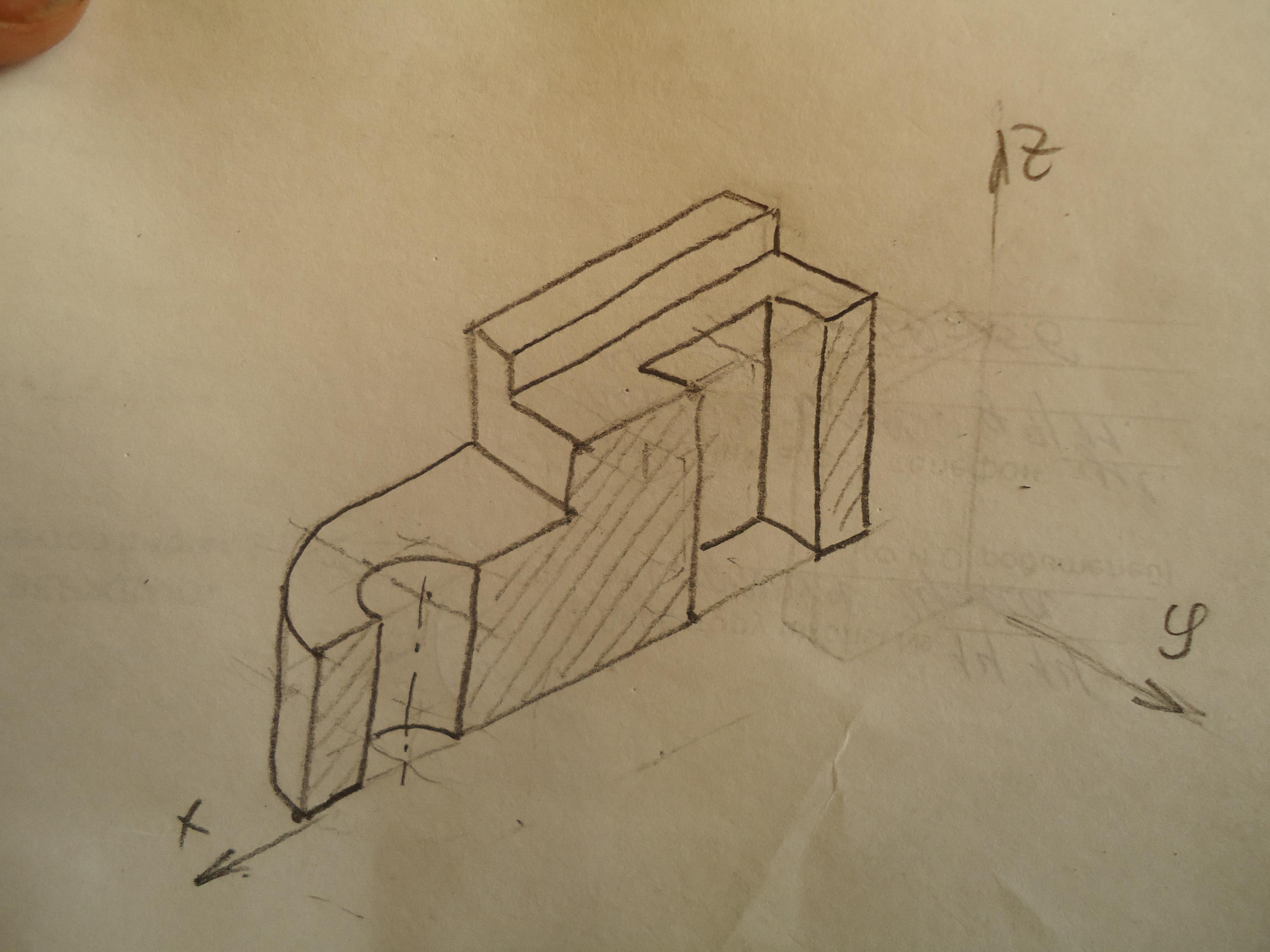

Фото №3: Фронтальный разрез объёмной детали.

  Надеюсь, что помогла вам.
