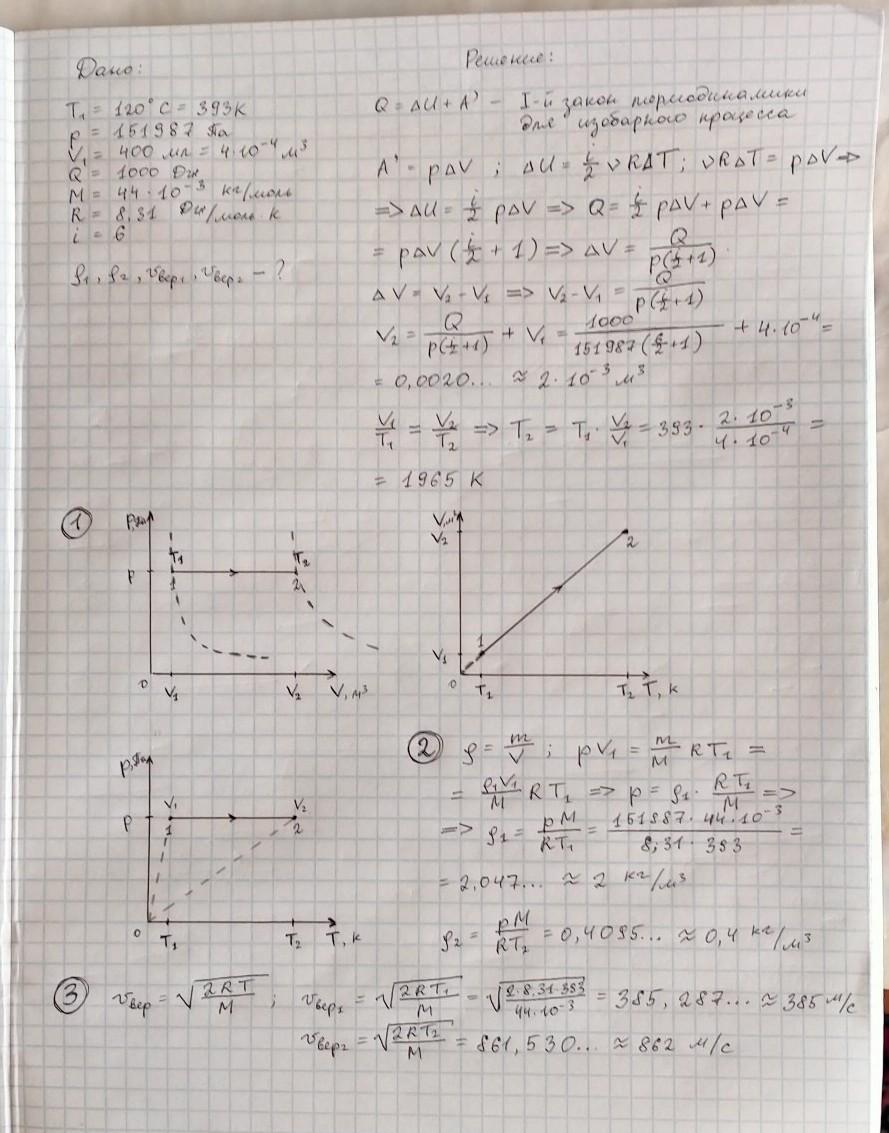

В цилиндр под поршнем находится углекислый газ. Начальная температура 120°C, давление 151987 Па. объём 400 мл.
При изобарном нагревании сообщили 1000 Дж.

1) Нарисуйте диаграммы состояний в координатах pV и pT и VT.

2) Вычислить плотность газа в начале и конце процесса.

3) Наиболее вероятную скорость в начале и конце нагрева

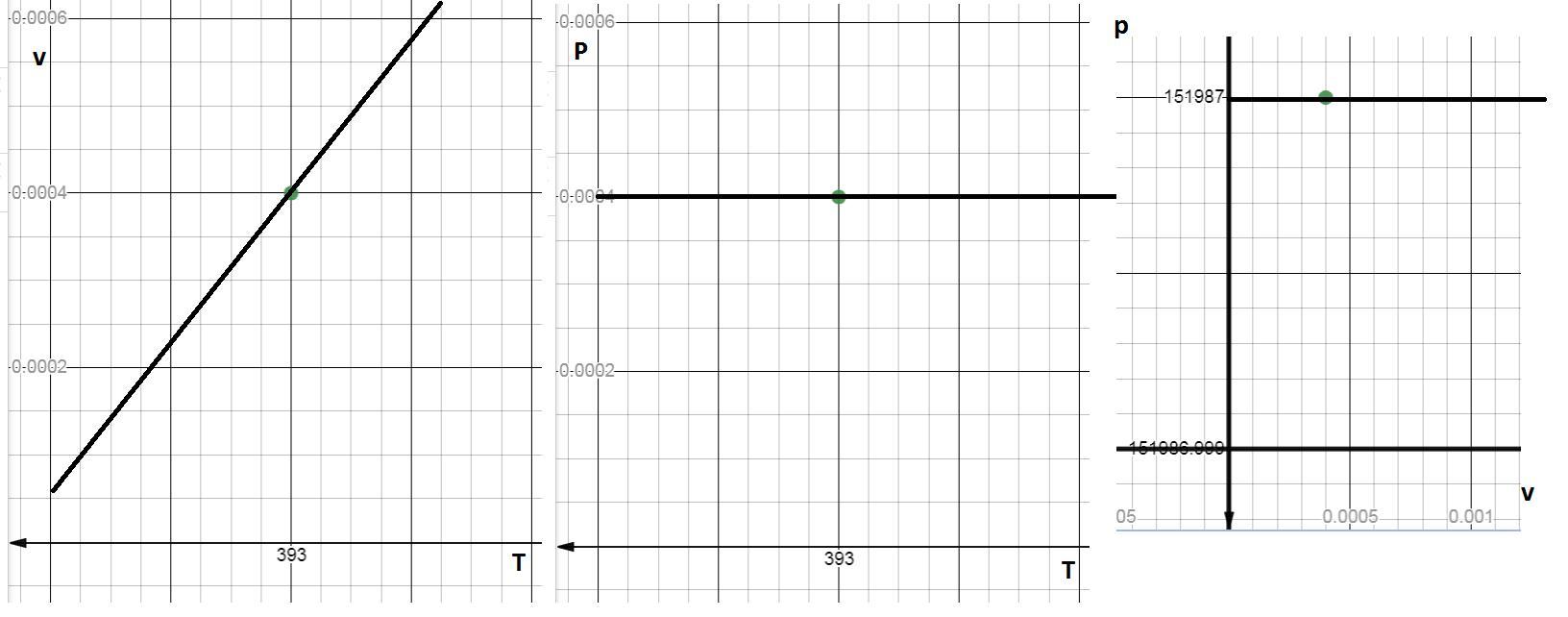

Могут ли графики быть такими?

Насчёт графиков в условиях - на них отмечено только одно - начальное - состояние. Да и график VT вызывает сомнения: при абсолютном нуле наступает "тепловая смерть", т.е. прекращается всякое движение, а раз нет движения молекул, то нет и их ударов в стенки сосуда, т.е. давления газа. Да и при низких температурах газ переходит в жидкость, т.е. его объём меняется. Поэтому изобара на графике VT должна проходить через ноль.
