Предмет: Физика,
автор: nikahvesik76

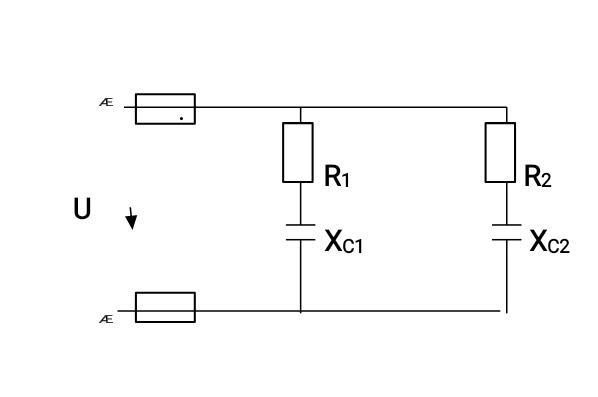

круг переменного тока состоит из разных элементов (резисторы, индуктивности и емкости), включенных параллельно. определить напряжение, приложенное к кругу; силу тока в ветвях и в неразветвленном круге; угол смещения фаз; активную, реактивную и полную мощности. построить в масштабе векторную диаграмму задано: r1 = 10 ом; r2 = 6 ом; хс2 = 8 ом; u1 = 100 в
Приложения:
Ответы
Автор ответа:
0
Ответ:
Объяснение:
Z=√ { R₁²+(Xʟ₁-Xc₁-Xc₂)² } =10 Ом;
I=√(S/Z)=4,2426...≈4,2 A;
cos φ=R₁/Z=0,8;
P=I²*R₁=141,12≈141 Вт;
Q=I²*(Xʟ₁-Xc₁-Xc₂)=-105,84≈-106 ВАр.
---
Угол φ ищи по sin φ чтобы не потерять знак угла.
