Начертательная геометрия. Построить линию пересечения поверхности проецирующей плоскостью. Найти истинную величину сечения

Приложения:

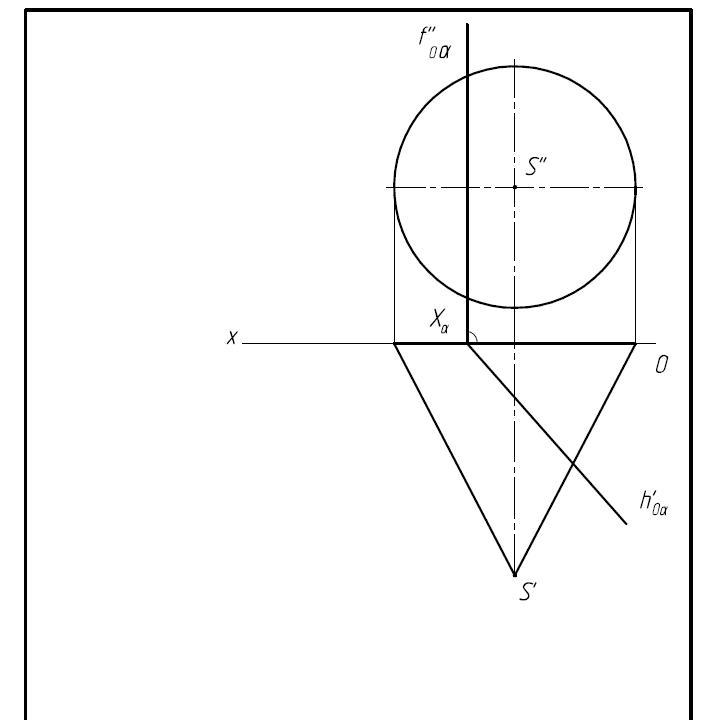

dnepr1: Странный рисунок!!! Как это даны проекции разных тел??? На горизонтальной проекции: это что - призма?
dnepr1: Так как фронталь дана в виде круга?
dnepr1: Стало понятно - это дан КОНУС!!! Редко когда его дают осью по горизонтали.

Ответы

Автор ответа: dnepr1
1

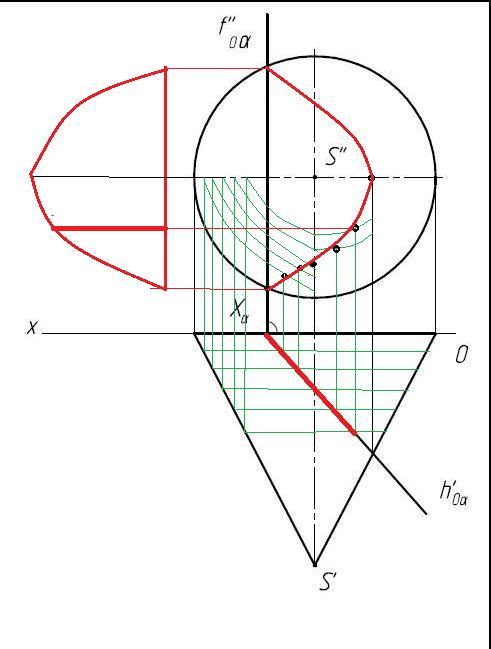

Основой построения является сечение конуса плоскостями, параллельными основанию. В сечении - окружности.

Точки пересечения этих окружностей со следом секущей плоскости сносим на фронтальную проекцию.

В сечении получаем часть эллипса.

Построение натуральной величины сечения основано на использовании отрезков на плане (показано утолщённой красной линией).

Приложения:
dnepr1: Подробное объяснение построения сечения по этой ссылке: https://www.trivida.ru/chertezhi_view_post.php?id=27
