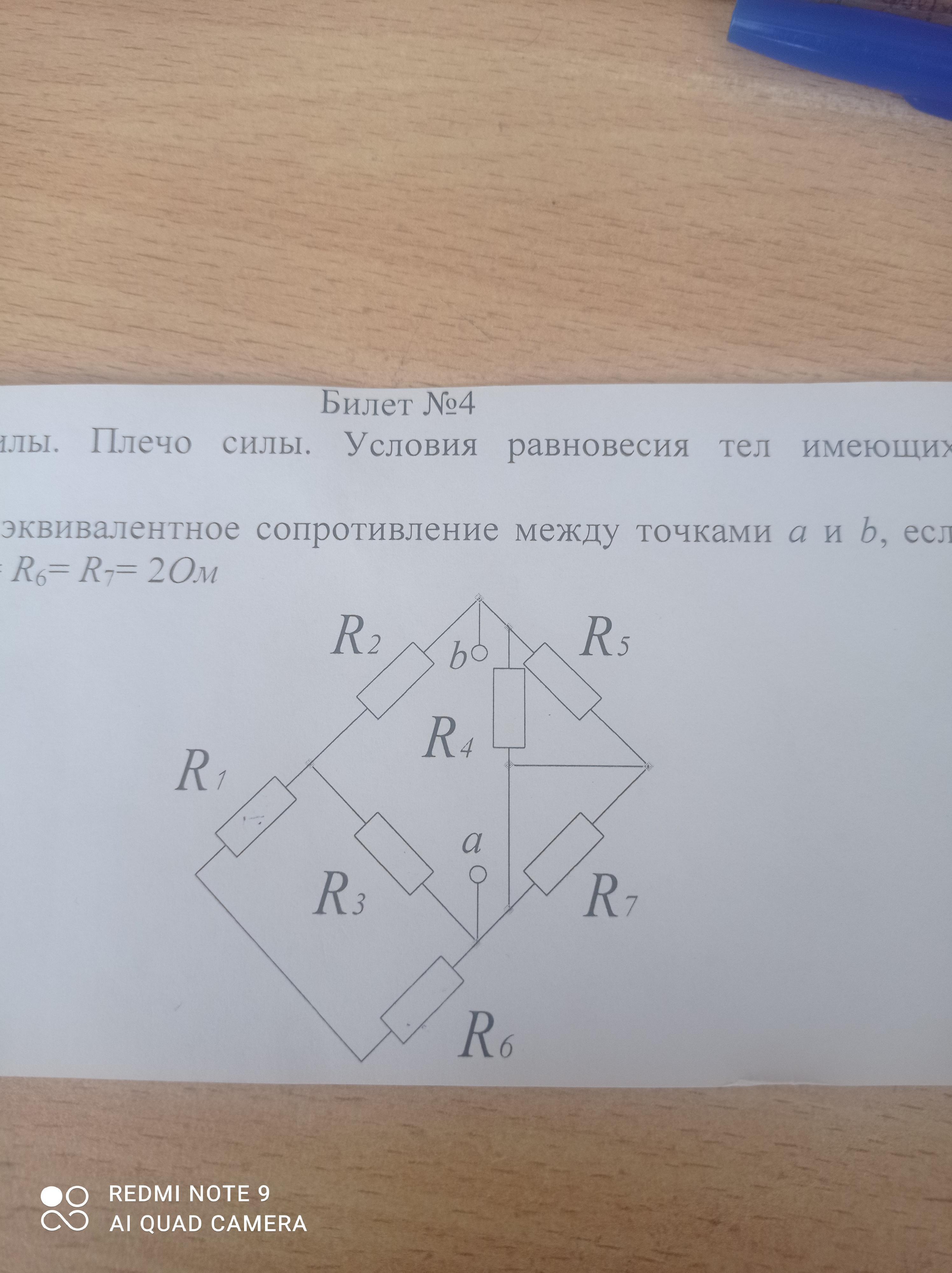

Объясните пожалуйста, определить эквивалентное сопротивление между точками R=2 ом, нужно срочно, прошу

Ответ:

0.3 Ом

Объяснение:

R16=R1+R6=4 Ом

R136=R16*R3/(R16+R3)=4*2/(4+2)=1.3 Ом

R1236=R136+R2=1.3+2=3.3 Ом

R45=2/2=1 Ом

Rэ=R45*R1236/(R45+R1236)=1*3.3/(1+3.3)=0.3 Ом

R7 не учитывается, закорочен.

============================
