Предмет: Другие предметы,
автор: julidser

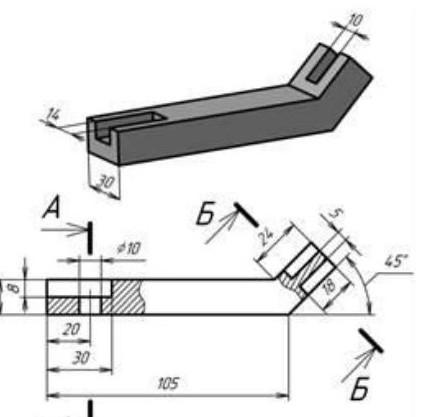

Выполнить поперечное сечение в масштабе 1:1 (извините за плохое качество, это всё, что есть). Букса, помоги пожалуйста
Приложения:
Ответы
Автор ответа:
1

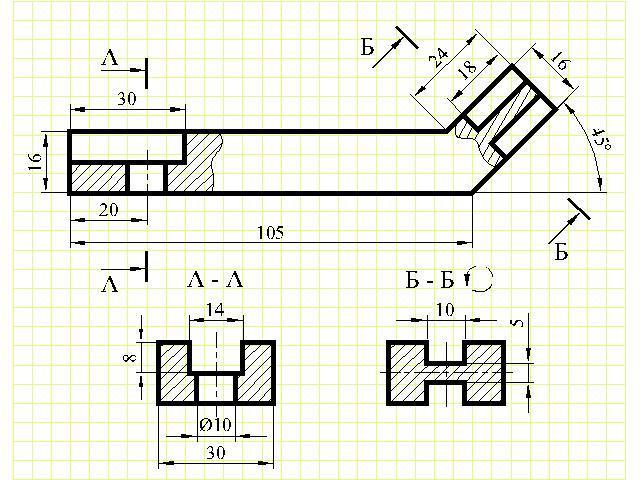

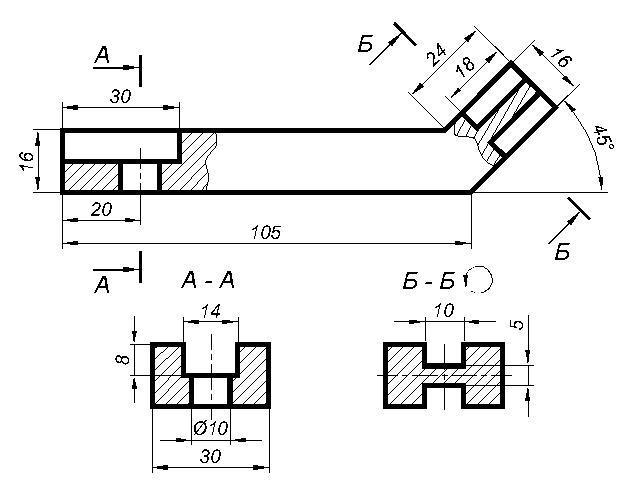

На первом чертеже сечения А-А и Б-Б выполнила в проекционной связи с видом.

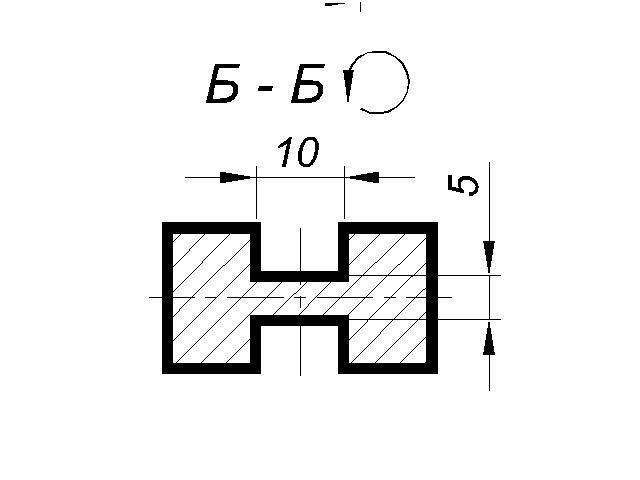

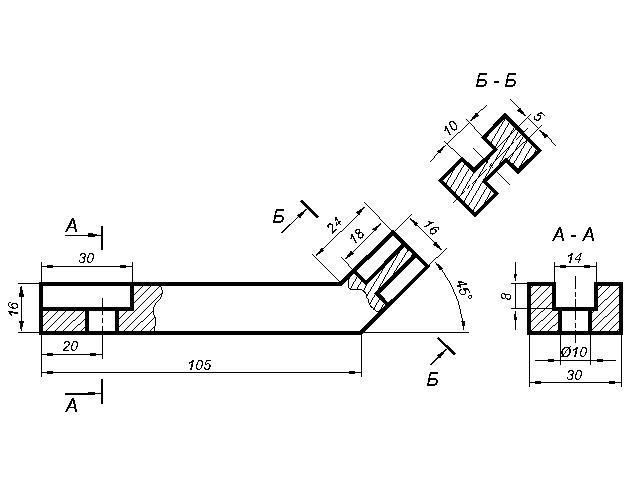

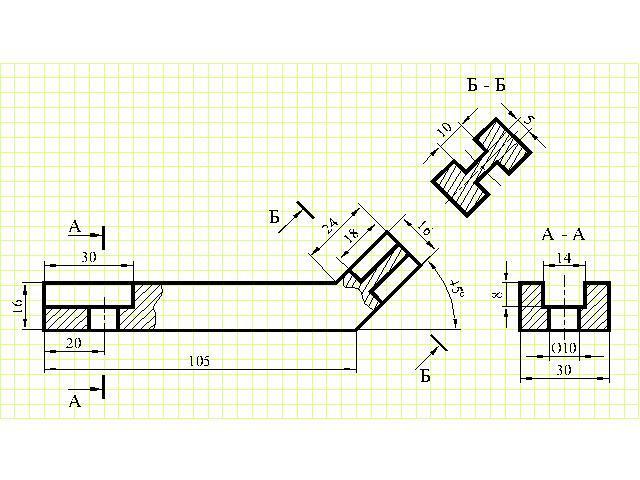

На втором чертеже сечения расположила на свободном месте чертежа, при этом сечение Б-Б повернула. Обратите внимание, что при повороте около обозначения сечения нужно поставить значек: окружность со стрелочкой ( см. приложение 5).
Приложения:
julidser:
Огромное Вам человеческое спасибо! Не первый раз мне уже помогаете!
Удачи Вам!!!
Спасибо большое!
