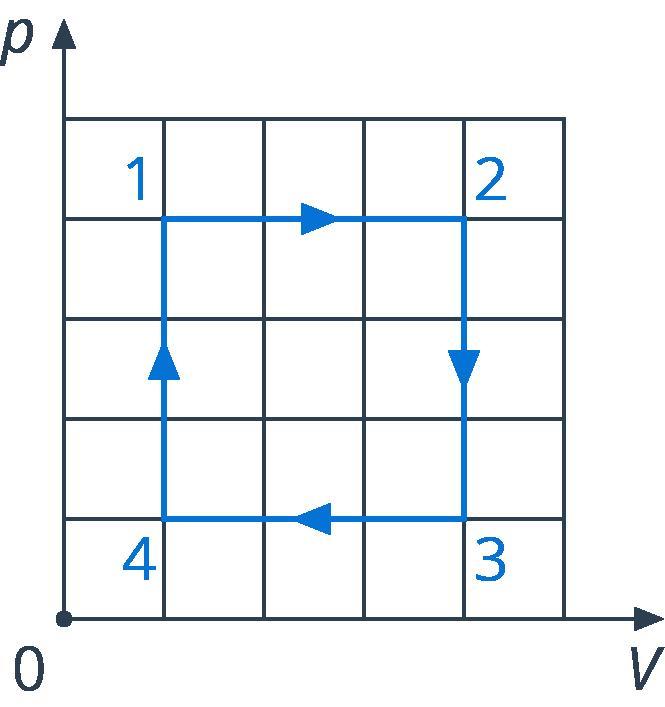

График представляет собой циклический процесс идеального газа. На каком участке газ теряет теплоту? Определите КПД цикла.

Ответ:

Объяснение:

Газ теряет теплоту на участке 3 - 4

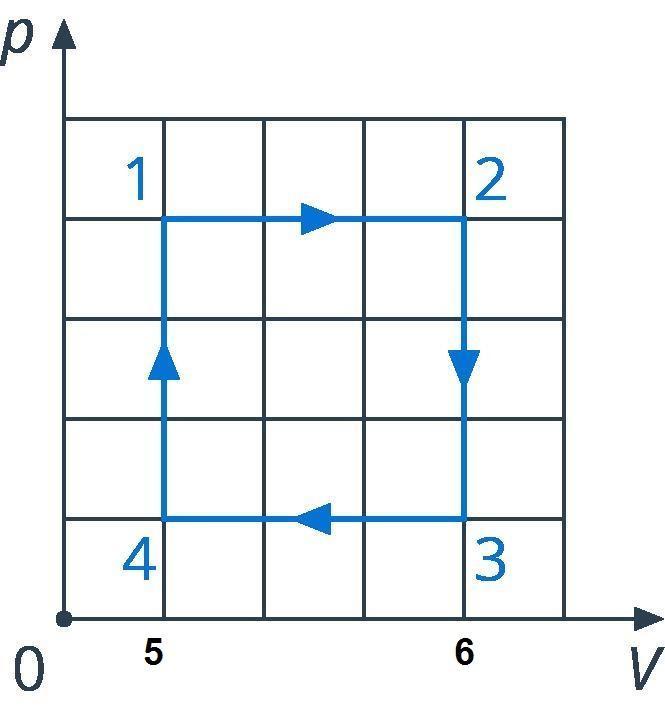

Подведенное тепло численно равно площади

Q₁ = S₅₁₂₆ = 3·4 = 12 ед²

Работа равна площади квадрата:

A = S₁₂₃₄ = 3·3 = 9 ед²

КПД = A·100% / Q₁ = 9·100% / 12 = 75%
