Помогите решить

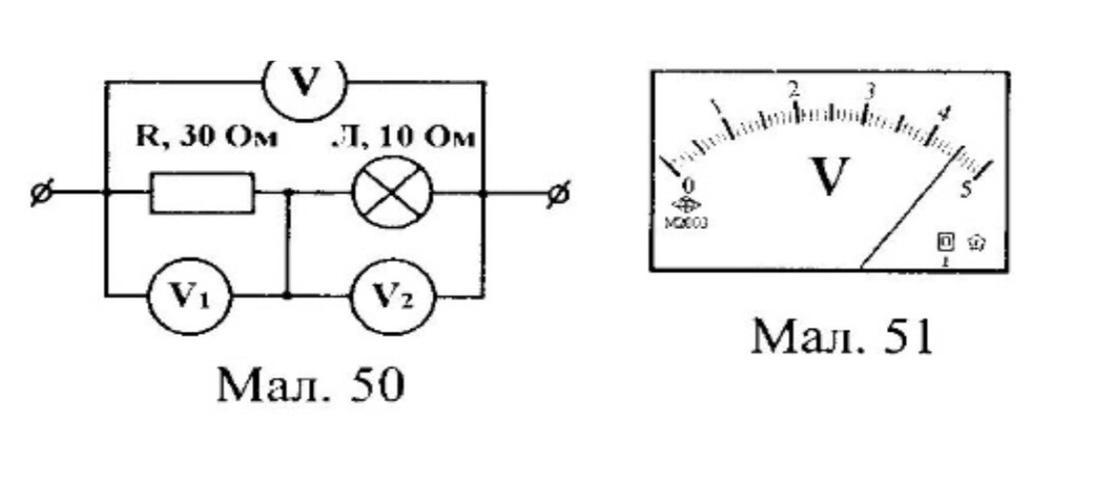

Показы вольтметра V2 в круге, схема которого на рисунке 50, отображены на шкале(рис.51). Какие показы вольтметров V i V1

R1 = 30 Ом

R2 = 10 Ом

U2 = 4,5 В

U - ?

U1 - ?

Решение:

1) I = I1 = I2 = 4,5 В / 10 Ом = 0,45 А (поскольку соединение последовательное)

2) U1 = 30 Ом * 0,45 А = 13,5 В

3) R = R1 + R2 = 30 Ом + 10 Ом = 40 Ом (поскольку соединение последовательное)

4) U = 0,45 А * 40 Ом = 18 В

Ответ: 18 В, 13,5 В
