Срочно.
Напряжение в элекрической цепи.
Помогите .
Объясните решение, если это возможно.
Ответы
Ответ:
220 В
Объяснение:
По закону Ома ( I=U/R) напряжение будет равно U=I*R.
I=1 А
R надо найти.

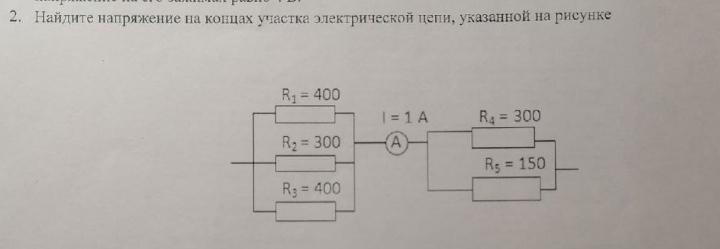

На схеме даны две группы из параллельно соединенных резисторов, которые между собой соединены последовательно. Нужно вычислить эквивалентное сопротивление.
При параллельном соединении общее сопротивление меньше сопротивления самого маленького резистора и равно для группы из трех резисторов:
Rэкв1= 1 / (1/R1 + 1/R2 + 1/R3) = 1/ (1/400 + 1/300 + 1/400) = 120 Ом
Для группы из двух резисторов эквивалентное сопротивление равно:
Rэкв2 = 1 / (1/R4 + 1/R5) = 1/ (1/300 + 1/150) =100 Ом
Получаем. что последовательно соединены сопротивления 120 и 100 Ом. При последовательном соединении эквивалентное сопротивление равно сумме всех сопротивлений, и составляет
Rэкв = Rэкв1 +Rэкв2 = 120+100 = 220 Ом.
Подставляя найденное сопротивление в формулу U=I*R находим U
U=I*R= 1*220 = 220 В
