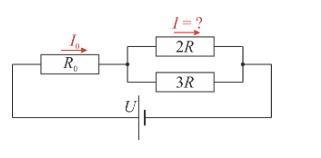

В электрической цепи, схема которой изображена на рисунке, величина силы тока I0 =250 мА. Определите величину силы тока, текущего через резистор 2R. Ответ выразите в мА, округлив до целых. Ответ поясните.

Сила тока 250 мА. Затем он раздваивается, разветвляется, протекает через 2 ветви.

Напряжение в них одинаковое. Параллельное соединение.

U=I1*R1=I2*R2

I1/I2=R2/R1

У нас R1=2R

R2=3R

I1/I2=3R/2R=3/2.

По верхнему проводнику с сопротивлением 2R течет 3 части всего тока, по нижнему 2 части, т.к. его сопротивление больше.

Всего 5 частей.

250:5=50 мА  -  это одна часть.

Тогда cила тока в проводнике 2R

50*3=150 мА  -  это ответ.
