Рисунок на якому показані еквіпотенціальні лінії електричного поля, яке створене точковим позитивним зарядом?

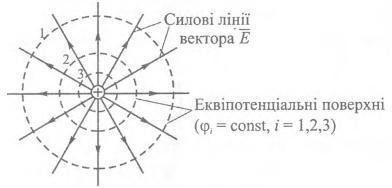

Відповідь: Див. додаток

Пояснення: Еквіпотенціальною поверхнею називається поверхня, у всіх точках якої потенціал поля має однакове значення.

При переміщенні по еквіпотенціальній поверхні робота не виконується (оскільки Δφ=0);

силові лінії і еквіпотенціальні поверхні взаємно ортогональні, тобто вектор Е  у кожній точці поля напрямлений уздовж нормалі до еквіпотенціальної поверхні, що проходить через цю точку.

для поля точкового заряду силові лінії - радіальні прямі (промені), а еквіпотенціальні поверхні – концентричні сфери
