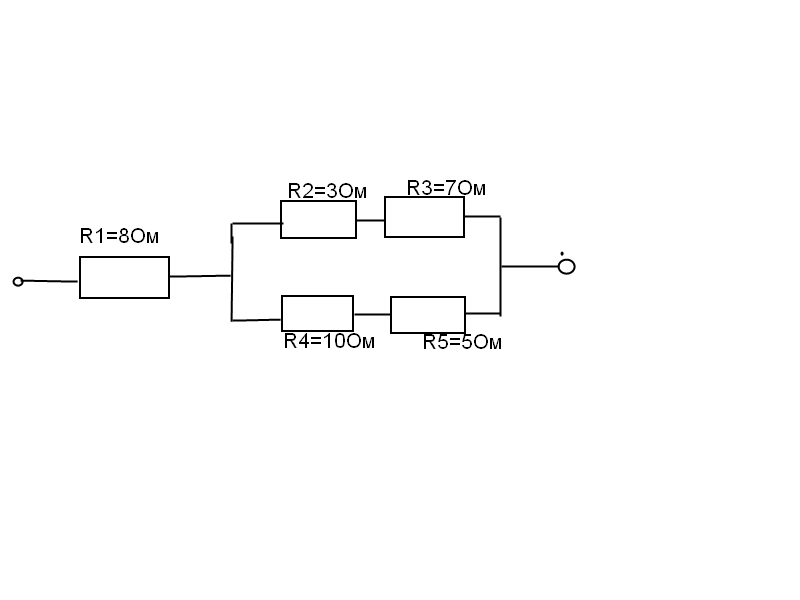

Определите по данной схеме общее сопротивление цепи.Рисунок дан

R2 и R3 соединены последовательно, значит Ra=R2+R3=10 (Oм)

R4 и R5 соединены последовательно, значит Rb=R4+R5=15 (Oм)

Ra и Rb соединены параллельно, значит 1/Rc=1/Ra+1/Rb=1/Rc=(Rb+Ra)/Ra*Rb, отсюда Rc=Ra*Rb/(Ra+Rb)=150/25=6 (Oм)

R1 и Rc соединены последовательно, значит Rобщ=R1+Rc=14 (Oм)

Ответ: 14 Ом
