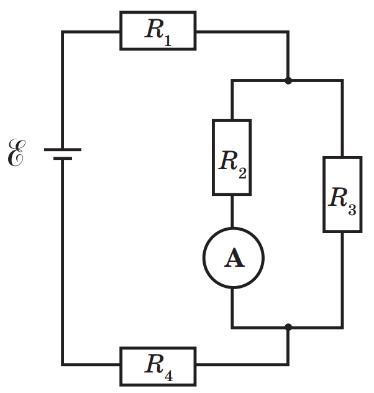

Знайдіть значення сили струму, яку показує амперметр (дивись рисунок), якщо R1=10 Ом, R2=8 Ом, R3=11 Ом, R4=9 Ом , ЕРС джерела струму 12 В, а внутрішній опір 2 Ом.

Ответ:

Амперметр показывает значение 0,271 А

Объяснение:

Найдите значение силы тока, которую показывает амперметр, если R₁=10 Ом, R₂=8 Ом, R₃=11 Ом, R₄=9 Ом, ЭДС источника тока 12 В, а внутреннее сопротивление 2 Ом.

Дано:

R₁ = 10 Ом

R₂ = 8 Ом

R₃ = 11 Ом

R₄ = 9 Ом

ξ = 12 В

r = 2 Ом

-------

Сначала найдем общее сопротивление схемы.

R₂ и R₃ включены параллельно, их общее сопротивление равно:

 Ом

Остальные сопротивления (и внутреннее тоже) включены последовательно, общее сопротивление схемы равно:

R = R₁+R₂₃+R₄+r = 10+4,63+9+2 = 25,63 Ом

Ток, который дает источник ЭДС, равен:

I = ξ/R = 12/25,63 = 0,468 А

Напряжение на участке R₂R₃ равно:

U₂₃ = I·R₂₃ = 2,168 В

Ток, который показывает амперметр - это ток протекающий через сопротивление R₂, равен:

I₂ = U₂₃/R₂ = 0,271 А
