составьте логическое выражение для заданной схемы​

Ответ:

(A ∨ B) & ¬C & (C ∨ D)

Объяснение:

скрин

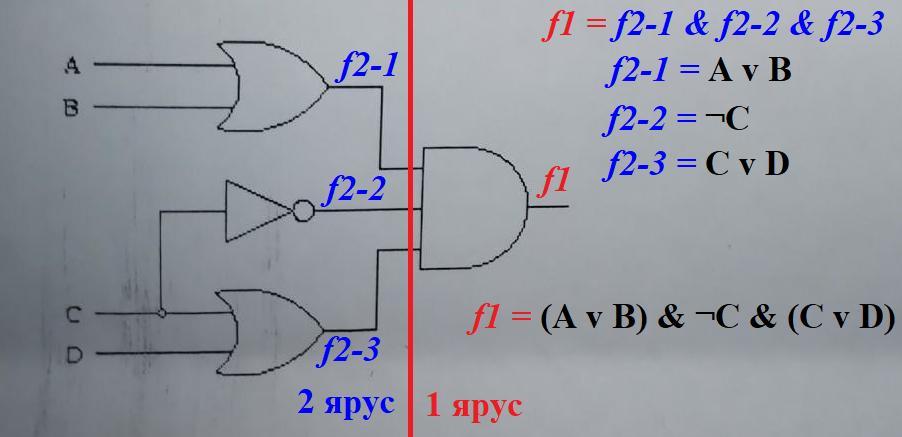

• логическая схема разбивается на ярусы (ярусам присваиваются номера справа налево по порядку начиная с 1)
• выход каждого логического элемента обозначается функцией с номером (первая цифра - номер яруса, вторая - номер элемента в ярусе)
• для каждого элемента записывается выражение, связывающее его выходную функцию с входными функциями (выражение определяется логическим элементом данной функции)
• подставляем одни выходные функции в другие начиная с последних, пока не получится логическое выражение с входными переменными
