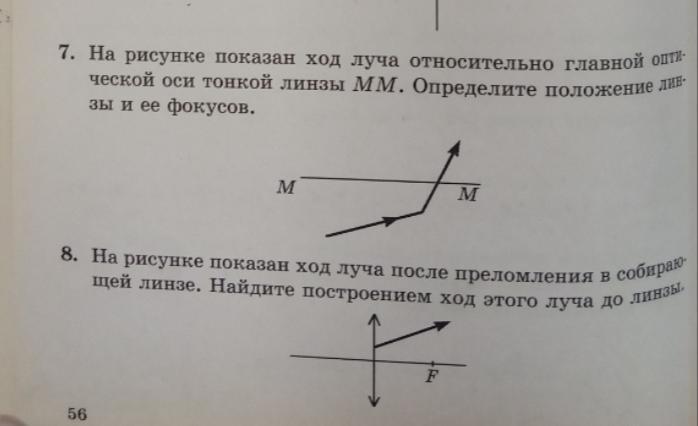

Помогите, пожалуйста

Ответ:

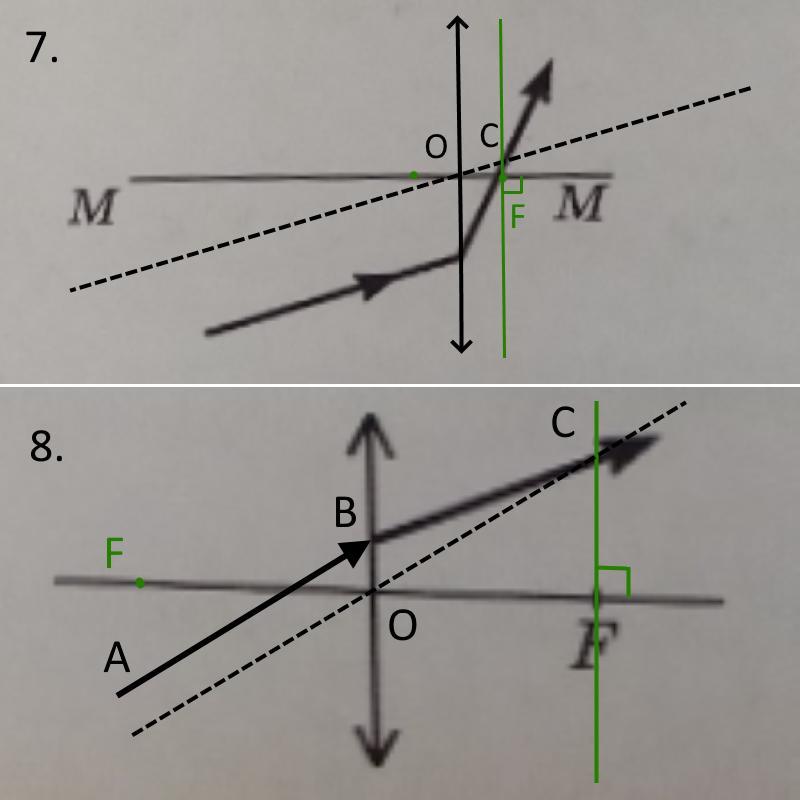

Построения во вложении

Объяснение:

7. Очевидно, что луч меняет свое направление в том месте, где находится линза - строим ее, луч преломляется под более крутым углом к оптической оси - значит линза собирающая.

1) через точку O строим прямую ОС параллельно падающему лучу, преломленный луч пересекается с этой прямой в точке С.

2) из точки C опускам перпендикуляр на главную оптическую ось ММ - точка F - это фокус линзы, второй фокус находится на таком же расстоянии с другой стороны от линзы.

8. Луч, проведенный церез оптический центр параллельно падающему лучу, пересекается с преломленным (или мнимым) лучом в фокальной плоскости.

1) в точке F строим линию фокальной плоскости - перпендикуляр к оптической оси ММ. Она пересекает преломленный луч в точке C.

2) проводим прямую ОС

3) из точки выхода преломленного луча В строим луч АВ, параллельный прямой ОС - это и будет ход луча до линзы.
