ЗАВДАННЯ
1. Побудуйте лінії проекційного зв'язку мiж виглядами предмета (рис. 85).
2. На рисунку 86 наведено наочне зображення і головний вигляд предмета.
Побудуйте ще два його вигляди, обмежені габаритними прямокутниками.

Ответ:вот ответ

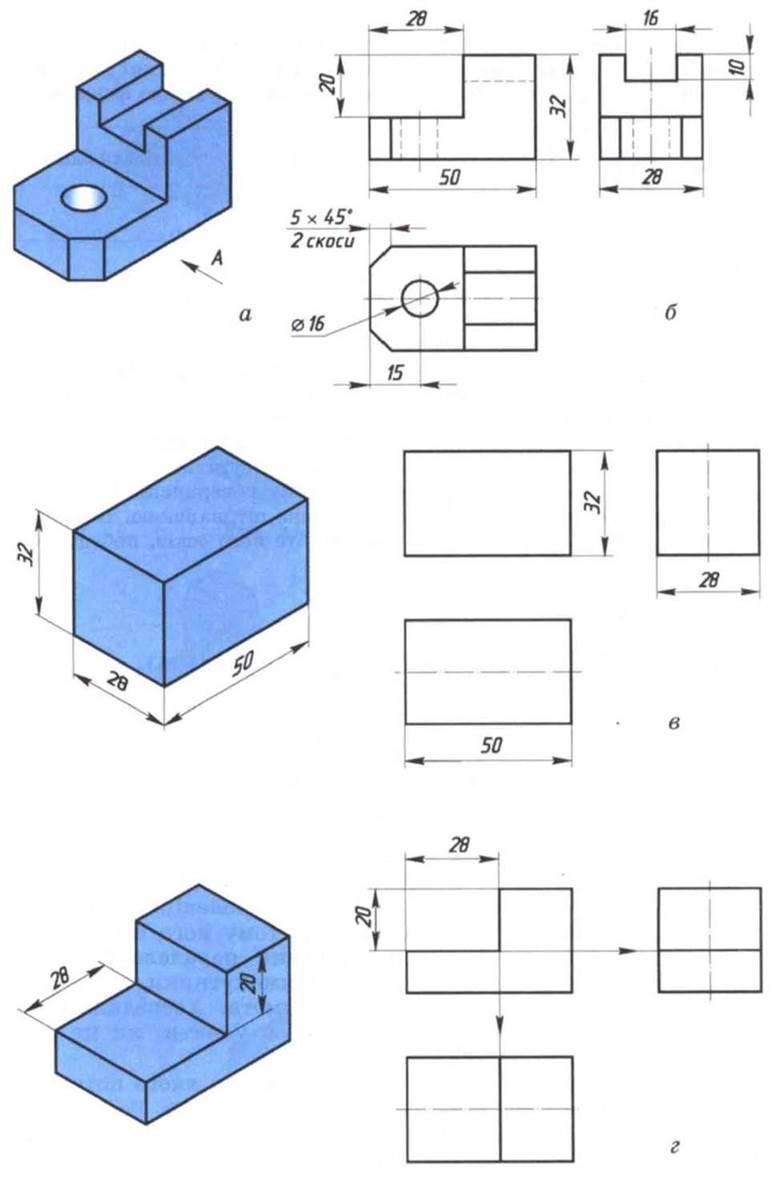

Объяснение:Правильна послідовність побудови виглядів дає змогу уникнути зайвих витрат часу на виконання креслень.Побудову виглядів починають з розмічання загальних обрисів предмета на кожному вигляді. Ці обриси утворюються паралелепіпедом, який обмежує предмет спереду і ззаду, зверху і знизу, зліва і справа. Такий паралелепіпед обмежує предмет по довжині, висоті і ширині, тому його називають габаритним. Спроеціювавши габаритний паралелепіпед на площини проекцій, дістають на них прямокутники, які обмежують загальні обриси виглядів предмета. Усередині цих прямокутників і будують вигляди. Щоб уявити, як це робиться, звернемось до прикладу.На рисунку 84, а показано предмет, форма якого потребує побудови на кресленні трьох виглядів (рис. 84, б). Головному вигляду відповідає напрям проеціювання за стрілкою А. Паралелепіпед, яким можна обмежити предмет, має розміри його найбільшої довжини, висоти і ширини — 50x32x28 мм.

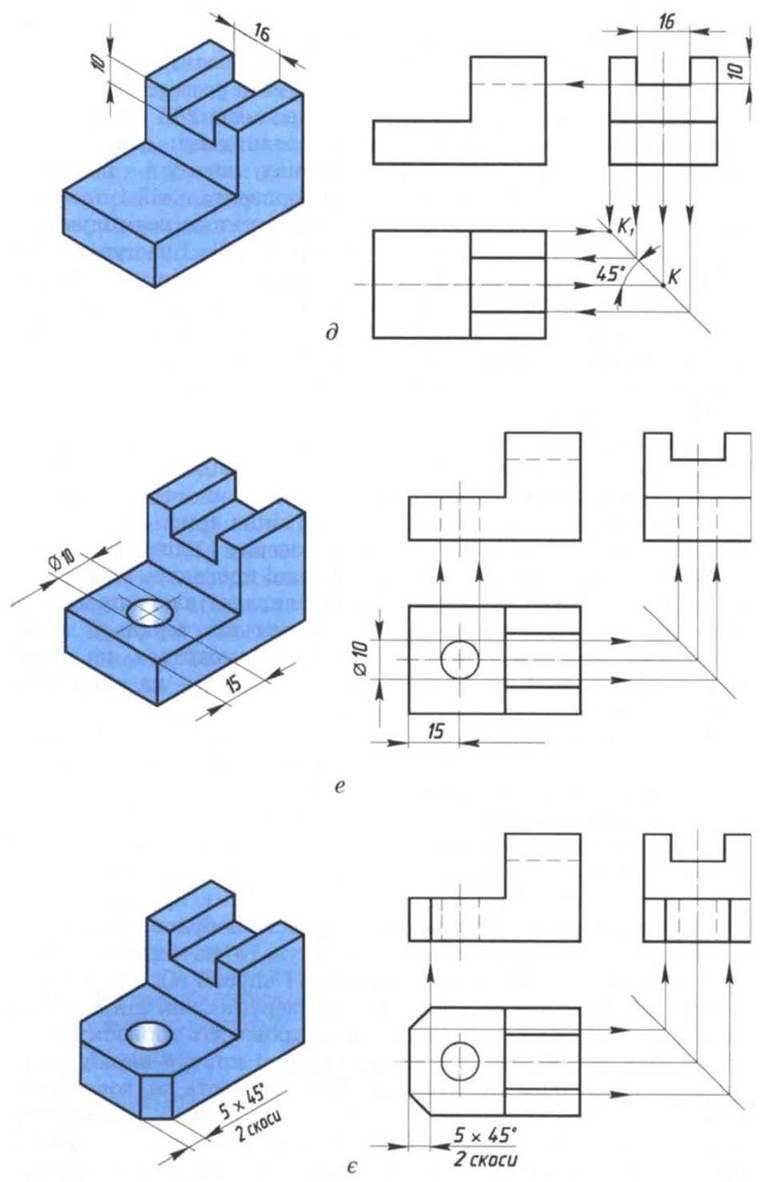

Рис. 84. Послідовність побудови виглядів на кресленні предметаПроекції цього паралелепіпеда являють собою прямокутники (рис. 84, в). На фронтальній площині проекцій прямокутник визначає довжину і висоту предмета, тобто розміри 50 і 32, на горизонтальній — довжину і ширину, тобто розміри 50 і 28, на профільній — ширину і висоту, тобто розміри 28 і 32. Кожний вимір предмета показано без спотворень двічі: довжину на фронтальній і горизонтальній площинах, висоту — на фронтальній і профільній, ширину — на горизонтальній і профільній площинах проекцій. Всі три прямокутники розміщують у проекційному зв’язку. Контури прямокутників і наступні побудови усередині них виконують спочатку тонкими лініями. Оскільки предмет симетричний відносно вертикальної поздовжньої площини, то на виглядах зверху і зліва повинні бути осі симетрії. Для цього на прямокутниках, які дістали на горизонтальній і профільній площинах проекцій, проводять штрихпунктирні лінії.Предмет має два прямокутних вирізи — один з лівого боку і другий зверху уздовж предмета. Лівий виріз починають будувати на головному вигляді. Для цього на відстані 28 мм від лівої грані проводять вертикальну лінію, а на відстані 20 мм від верхньої грані — горизонтальну лінію (рис. 84, г). Далі будують проекції вирізу на виглядах зверху і зліва. На вигляді зверху на відстані 28 мм від лівої грані проводять вертикальну лінію, паралельну цій грані. На вигляді зліва проводять горизонтальну лінію на відстані 20 мм від верхньої грані. Проведена лінія на вигляді зверху знаходиться на рівні вертикальної грані зрізу, а на вигляді зліва — на рівні його горизонтальної грані.
