Предмет: Физика,
автор: jsjek59

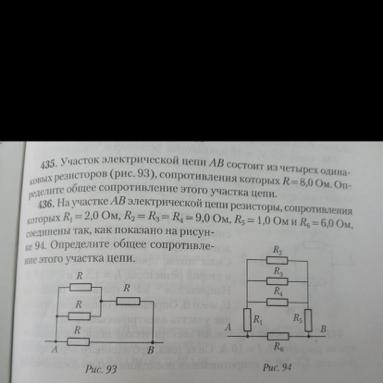

номер 436. объясните пожалуйста развернуто, чтобы все было понятно. итоговый ответ должен быть 3,0 Ом
Приложения:

onetfriend:
плохо видно где какой резистор, где R2, R3, R4 итд
Ответы
Автор ответа:
1
Ответ: 3 Ом
Объяснение:
Дано:
R1=2 Ом
R2=R3=R4=9 Ом
R5=1 Ом
R6=6 Ом
----------------
R-?
Rэкв2,3,4=1/(1/R2+1/R3+1/R4)=1/(1/9+1/9+1/9)=3 Ом
R=(R1+Rэкв2,3,4+R5)*R6/(R1+Rэкв2,3,4+R6)=(2+3+1)*6/(2+3+1+6)=
3 Ом
