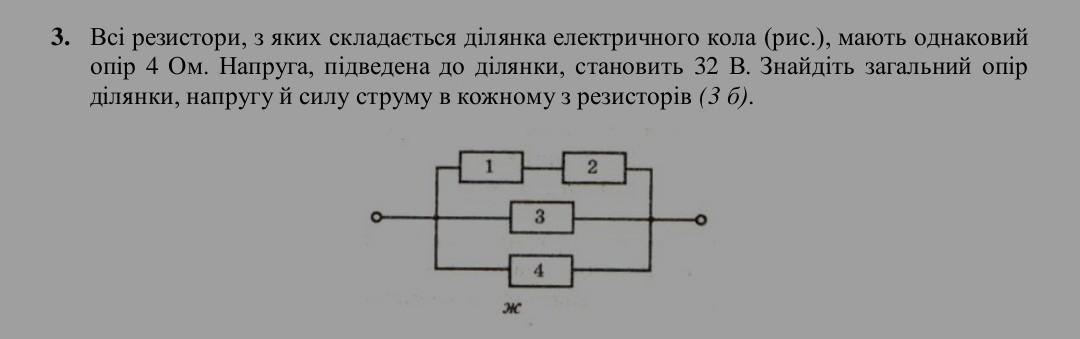

3. Всi резистори, з яких складається дiлянка електричного кола (рис.), мають однаковий опір 4 Ом. Напруга, підведена до ділянки, становить 32 В. Знайдіть загальний опір ділянки, напругу й силу струму в кожному з резисторів . ПОМОГИТЕ ПОЖАЛУЙСТА СРОЧНО НУЖНО !!!!!!! ❤️❤️❤️❤️❤️❤️❤️❤️❤️​

Ответ:

Объяснение:

Дано:

R1=R2=R3=R4=4 Ом

U=32В

-------------------

I1-I4-?; U1-U4-?; R-?

Общее сопротивление цепи равно:

R=1/(1/(R1+R2)+1/R3+/R4)=1/(1/(4+4)+1/4+1/4)=1,6 Ом

Общая сила тока в цепи равна:

I=U/R=32/1,6=20А

U3=U4=U=32В

I3=U3/R3=32/4=8А

I4=U4/R4=32/4=8А

При параллельном соединении ток в цепи равен сумме токов всех потребителей

I=I1+I2+I3

При последовательном соединении сила тока на всех потребителях одинакова:

I1=I2=I-(I3+I4)=20-(8+8)=4А

U1=I1*R1=4*4=16В

U2=I2*R2=4*4=16В
