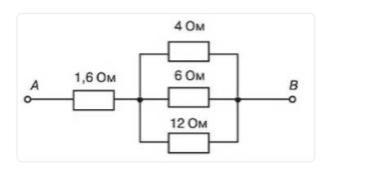

Розрахувати загальний опір ділянки кола. Опір кожного резистора вказаний на рисунку.

Дано:

R1 = 1,6 Ом

R2 = 4 Ом

R3 = 6 Ом

R4 = 12 Ом

R = ?

Решение:

1/R234 = 1/R2 + 1/R3 + 1/R4 = 1/4 + 1/6 + 1/2 = 1/2 Ом, тогда R234 = 2 Ом (просто перевернули дробь)

R = R1 + R234 = 1,6 Ом + 2 Ом = 2,6 Ом

Ответ: R = 2,6 Ом.
