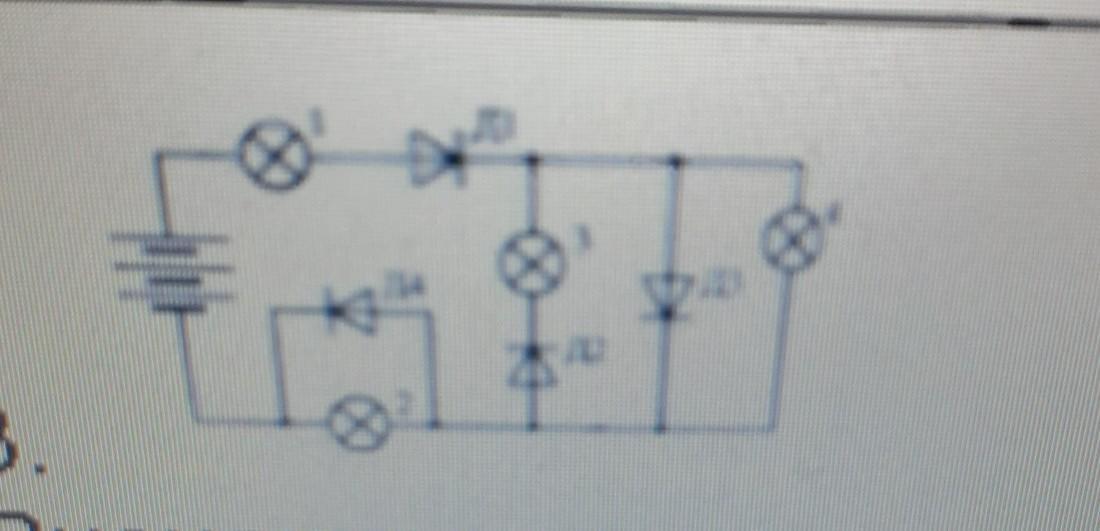

I Визначити, яка з лампочОК на схемі світиться? Знайдіть загальний опір та силу струму схеми, Якщо опір однієï лампочки 4 Ом, напруга на батарей 128. ( опір діодів не враховуємо). ​

Ответ:

Дано:

R1=R2=R3=R4=4 Ом;

U=128 B.

Знайти R, I.

Визначити, яка з лампочок світиться.

1. Знаходимо загальний опір ланки, з ламп опором R3 та R4:

R3,4=R3/2=4 Ом/2=2 Ом.

2. Знаходимо загальний опір кола:

R=R1+R2+R3,4=(4+4+2) Ом=10 Ом.

3. Знаходимо загальний струм у колі:

І=U/R=128/10=12,8 A.

У схемі повинна світитися перша лампа. Напруга на лампі визначається сумою прямих падінь напруг на діодах Д1, Д3, Д4.

Объяснение:
