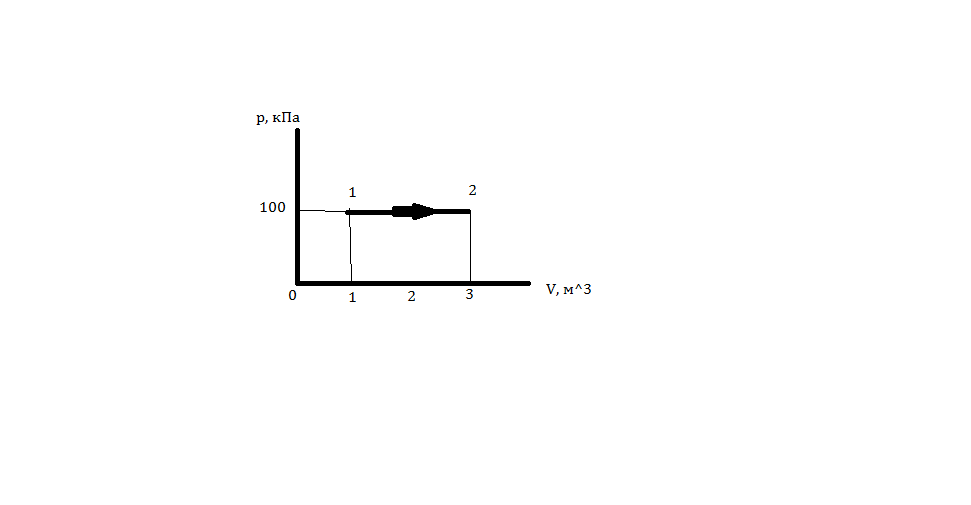

На рисунке изображен процесс изменения состояния газа, при этом газу сообщено количество теплоты 3*10^5 Дж. Как изменилась внутренняя энергия газа?

Согласно графику газ расширяясь совершил работу A=p*dV=100*10^3*(3-1)=2*10^5 Дж
dU=Q-A=3*10^5-2*10^5=10^5 Дж Внутренняя энергия увеличилась.
